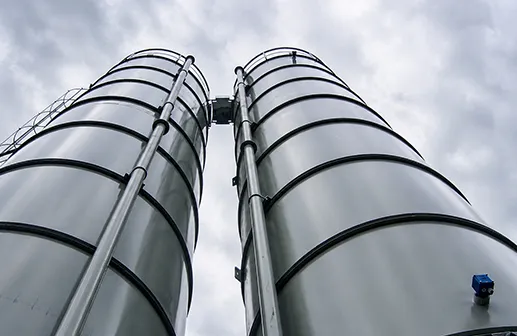

Betonmischanlagen: Was sind sie? Die Bedeutung der Silos

Betonmischanlagen, auch als Betonwerke oder Betonproduktionsanlagen bezeichnet, sind Systeme, in denen Zement, Gesteinskörnungen, Wasser und Zusatzmittel nach einer festgelegten Rezeptur gelagert, dosiert und miteinander vermischt werden.

Ihr Ziel ist die Herstellung von Beton mit kontrollierten und reproduzierbaren Eigenschaften, die für die jeweilige Bau- oder Industrieanwendung geeignet sind.

Zement und Beton sind nicht dasselbe Material. Zement ist ein pulverförmiges Bindemittel. Beton entsteht dagegen durch die Mischung von Zement mit Wasser, Sand, Kies oder anderen Gesteinskörnungen sowie, falls erforderlich, speziellen Zusatzmitteln.

Die Qualität des fertigen Betons hängt deshalb von der präzisen Steuerung jeder einzelnen Komponente und von der gleichmäßigen Zuführung der Materialien in den Produktionsprozess ab.

Innerhalb einer Betonmischanlage ist das Zementsilo nicht nur ein Lagerbehälter, der vor dem Mischer installiert wird. Es ist der Punkt, an dem das Bindemittel angenommen, geschützt, überwacht und in den für die jeweilige Rezeptur erforderlichen Mengen bereitgestellt wird.

Die Auslegung der Zementsilos beeinflusst daher unmittelbar die Produktionskontinuität, die Dosiergenauigkeit, die Betriebssicherheit und die Gesamteffizienz des Betonwerks.

Wie funktioniert eine Betonmischanlage?

Der Produktionszyklus einer Betonmischanlage lässt sich in mehrere Hauptphasen unterteilen. Gesteinskörnungen wie Sand und Kies werden angenommen und in separaten Zuschlagstoffbunkern oder Kammern gelagert. Zement und ergänzende Bindemittel befinden sich in eigenen Silos, während Wasser und flüssige Zusatzmittel in dafür vorgesehenen Tanks aufbewahrt werden.

Zu Beginn eines Produktionszyklus ruft das Steuerungssystem die ausgewählte Betonrezeptur ab. Die Gesteinskörnungen werden aus den Bunkern ausgetragen und mithilfe von Gurtförderern, Becherwerken oder anderen Fördersystemen weitertransportiert.

Der Zement wird über Austragsventile und Förderschnecken aus dem Silo entnommen und dem Wiegesystem zugeführt. Wasser, Gesteinskörnungen, Zement und Zusatzmittel werden getrennt dosiert und anschließend in einen Zentralmischer geleitet oder, abhängig von der Konfiguration des Betonwerks, direkt in einen Fahrmischer verladen.

Eine moderne Betonmischanlage muss mehrere Arbeitsschritte koordinieren:

• Annahme der Rohstoffe;
• Lagerung von Zement, Gesteinskörnungen und Zusatzmitteln;
• Förderung und Handhabung der Materialien;
• Dosierung und Verwiegung der einzelnen Komponenten;
• Mischen des Betons;
• Kontrolle der Staubemissionen;
• automatisierte Verwaltung von Rezepturen und Produktionszyklen.

Bereits eine Unregelmäßigkeit in einer dieser Phasen kann die Betonherstellung verlangsamen, den Produktionszyklus unterbrechen oder die Zusammensetzung des fertigen Betons verändern.

Die wichtigsten Komponenten einer Betonmischanlage

Die Konfiguration eines Betonwerks richtet sich nach der erforderlichen Produktionsleistung, dem verfügbaren Platz, der Baustellenlogistik und der Art des herzustellenden Betons.

Eine typische Betonmischanlage umfasst in der Regel:

• Zuschlagstoffbunker für Sand, Kies und weitere Gesteinskörnungen;
• Silos für Zement, Kalk, Flugasche oder andere pulverförmige Bindemittel;
• Gurtförderer, Becherwerke oder andere Hebe- und Fördersysteme;
• Förderschnecken für den Zementtransport;
• Wiegesysteme für Gesteinskörnungen, Zement, Wasser und Zusatzmittel;
• einen Zentralmischer oder ein Verladesystem für Fahrmischer;
• Entstaubungsfilter und Absaugsysteme;
• Schaltschränke, SPS-Steuerungen und Software für die Produktionsverwaltung.

Zuschlagstoffbunker erfüllen eine andere Funktion als Zementsilos. Die manchmal auch als Betontrichter bezeichneten Bunker nehmen körnige Materialien wie Sand und Kies auf und führen sie kontrolliert dem Produktionsprozess zu. Silos sind dagegen hauptsächlich für die sichere Lagerung von Zement und anderen feinen Pulvern ausgelegt.

Die Reihenbunker der Poggi Serie TR ermöglichen eine gleichmäßige und kontrollierte Beschickung von Förderbändern oder Dosiersystemen. Die Primär- beziehungsweise Annahmebunker der Serie TRP sind größer ausgelegt und eignen sich für die Beschickung mit Radladern sowie für die erste Aufnahme großer Materialmengen.

Das Silo schützt den Zement vor Witterungseinflüssen und hält ihn kontinuierlich für die Dosier- und Wiegeprozesse bereit.

Warum sind Silos in Betonmischanlagen so wichtig?

Kontinuität der Betonproduktion

Die erste Aufgabe eines Zementsilos besteht darin, eine Materialreserve bereitzustellen, die dem Produktionsbedarf des Betonwerks entspricht.

Ohne eine richtig dimensionierte Lagerkapazität wird die Betonproduktion zu stark von der Häufigkeit und Pünktlichkeit der Zementlieferungen abhängig. Dadurch steigt das Risiko ungeplanter Produktionsunterbrechungen.

Bei der Dimensionierung eines Zementsilos müssen deshalb folgende Faktoren berücksichtigt werden:

• der durchschnittliche tägliche Zementverbrauch;
• Produktionsspitzen;
• die Kapazität der Silofahrzeuge;
• die Häufigkeit der Lieferungen;
• die Lieferzeiten des Zementwerks;
• die gewünschte Produktionsautonomie.

Ein zu kleines Silo muss häufig nachgefüllt werden und erhöht das Risiko eines Produktionsstillstands. Ein überdimensioniertes Silo kann dagegen unnötig hohe Kosten, einen größeren Platzbedarf und aufwendigere Fundamente verursachen.

Schutz des pulverförmigen Zements

Zement muss vor Feuchtigkeit, Regen, Kondenswasser und äußeren Verunreinigungen geschützt werden.

Feuchtigkeit kann zur Verdichtung des Materials, zur Bildung von Klumpen und zu einem unregelmäßigen Austrag führen. Dadurch kann die Kontinuität des gesamten Produktionsprozesses beeinträchtigt werden.

Silokörper, Verbindungen, Dichtungen, Befüllleitungen und Schutzbeschichtungen müssen daher entsprechend den Eigenschaften des gelagerten Materials und den Umgebungsbedingungen am Aufstellungsort ausgewählt werden.

Die vertikalen Monoblock-Silos von Poggi werden als einteiliger, durchgehend geschweißter Silokörper gefertigt. Der Mantel besitzt keine mechanischen oder verschraubten Verbindungen. Dies gewährleistet eine hohe strukturelle Festigkeit und Widerstandsfähigkeit gegen Witterungseinflüsse.

Die Poggi Panelsilos bestehen aus robusten Stahlpaneelen, hochfesten Schraubverbindungen und geeigneten Dichtungssystemen. Diese Konstruktion sorgt für mechanische Stabilität, dauerhafte Dichtheit und zuverlässigen Schutz des gelagerten Materials.

Präzise Zementdosierung

Die in einer Rezeptur eingesetzte Zementmenge beeinflusst unmittelbar die Eigenschaften, die Konsistenz und die Reproduzierbarkeit des Betons.

Das Silo muss deshalb die Förderschnecke und das Wiegesystem gleichmäßig versorgen. Unterbrechungen, verdichtetes Material, unkontrollierter Austrag oder plötzliche Schwankungen des Materialstroms müssen vermieden werden.

Die Zementdosierung kann über eine Förderschnecke erfolgen, deren Laufzeit entsprechend der Nennleistung und der benötigten Materialmenge gesteuert wird.

Für Anwendungen mit höheren Anforderungen an Genauigkeit und Rückverfolgbarkeit können elektronische Wiegesysteme mit Wägezellen installiert werden. Sie ermöglichen die Messung der tatsächlich geförderten Menge, die Aufzeichnung der Produktionszyklen und die kontrollierte Verwaltung der Betonrezepturen.

Poggi Silos können mit volumetrischen Dosiersystemen oder mit elektronischen Systemen zur Verwiegung durch Gewichtsabnahme ausgestattet werden. Digitale Schnittstellen ermöglichen außerdem die Fernüberwachung, Datenverwaltung und automatisierte Steuerung der Produktionsprozesse.

Gleichmäßiger Materialaustrag

Zement ist ein feines Pulver, das sich verdichten, an den Innenflächen des Silos anhaften oder oberhalb der Austragsöffnung Brücken und Gewölbe bilden kann.

Die Geometrie des Austragskonus, die Neigung der Wände, die Position der Öffnung und die eingesetzten Fließhilfen sind deshalb entscheidend für einen gleichmäßigen Materialaustrag.

Fluidisierungsplatten oder Belüftungsdüsen im unteren Bereich des Silos führen Druckluft zu und unterstützen den Zement dabei, in Richtung der Austragsöffnung zu fließen.

Abhängig von den Eigenschaften des gelagerten Materials können zusätzlich elektrische Vibratoren oder selektiv gesteuerte Vibrationssysteme eingesetzt werden.

Diese Vorrichtungen reduzieren das Risiko von Verstopfungen und gewährleisten einen regelmäßigen Materialstrom zur Förderschnecke und zur Zementwaage.

Sicherheit bei der Befüllung eines Zementsilos

Die pneumatische Befüllung gehört zu den kritischsten Betriebsphasen eines Zementsilos.

Der Zement wird vom Silofahrzeug durch die Befüllleitung in das Silo gefördert. Gleichzeitig muss die im Inneren vorhandene Luft über den Entstaubungsfilter entweichen können.

Ein verstopfter Filter, ein fehlerhafter Anschluss oder eine unkontrollierte Befüllung können gefährliche Druckveränderungen im Silo verursachen.

Ein Zementsilo sollte deshalb mit folgenden Komponenten ausgestattet sein:

• einem Entstaubungsfilter;
• Füllstandsmeldern für den maximalen und minimalen Füllstand;
• Schutzeinrichtungen gegen Überdruck und Unterdruck;
• einer gesteuerten Absperrklappe in der Befüllleitung;
• optischen oder akustischen Warnsystemen;
• Not-Aus-Einrichtungen.

Der auf dem Silodach installierte Filter trennt während der pneumatischen Befüllung die Luft von den Zementpartikeln. Dadurch werden Staubemissionen reduziert, Materialverluste vermieden und die Arbeitsumgebung sauberer gehalten.

Poggi Silos können mit einem zweistufigen Sicherheitssystem ausgestattet werden, das Über- und Unterdruckzustände verhindert.

Bei einer Verstopfung des Filters stoppt ein elektronischer Drucksensor automatisch den Befüllvorgang und schließt die Absperrklappe.

Sollte die elektronische Schutzvorrichtung nicht ordnungsgemäß funktionieren, greift ein zweites mechanisches System ein und gleicht den Druck im Inneren des Silos aus.

Diese doppelte Sicherheitsebene erhöht den Schutz des Silos, der Bediener und des gesamten Arbeitsbereichs.

Wie wählt man das richtige Silo für eine Betonmischanlage?

Es gibt keine Silokonfiguration, die für jedes Betonwerk gleichermaßen geeignet ist.

Die richtige Lösung hängt von mehreren Faktoren ab:

• der Produktionsleistung des Betonwerks;
• dem täglichen Zementverbrauch;
• dem verfügbaren Aufstellraum;
• der Logistik am Standort;
• den Transportbeschränkungen;
• der vorgesehenen Nutzungsdauer der Anlage;
• der erforderlichen Lagerkapazität;
• der Anzahl der eingesetzten Zement- und Bindemittelarten;
• der erforderlichen Mobilität der Betonmischanlage.

Vertikale Monoblock-Silos

Vertikale Monoblock-Silos werden als einteiliger, geschweißter Silokörper gefertigt und bereits vollständig montiert zum Aufstellungsort transportiert.

Sie eignen sich besonders für stationäre Betonmischanlagen, bei denen eine schnelle Installation, hohe strukturelle Zuverlässigkeit und möglichst wenige Montagearbeiten vor Ort erforderlich sind.

Die vertikalen Monoblock-Silos der Poggi Serien SZ, SM und SB sind für die Lagerung von Zement, Kalk, Flugasche, Vormischungen sowie weiteren pulverförmigen oder körnigen Materialien ausgelegt.

Die Baureihen umfassen Kapazitäten von 10 bis 150 m³ und Durchmesser von bis zu 4,20 Metern. Sie können unter anderem mit folgenden Komponenten ausgestattet werden:

• Entstaubungsfiltern;
• Sicherheitsventilen;
• Fluidisierungs- und Belüftungssystemen;
• elektrischen Vibratoren;
• Füllstandsmeldern für Mindest- und Höchststand;
• Steigleitern, Wartungsplattformen und Geländern;
• Austragsventilen und Förderschnecken;
• Wäge- und Dosiersystemen;
• kundenspezifisch ausgelegten elektrischen Steuerungen.

Die einteilige geschweißte Konstruktion reduziert den Montageaufwand am Aufstellungsort und bietet eine robuste Lösung für den kontinuierlichen industriellen Einsatz.

Vertikale Panelsilos

Wenn eine Betonmischanlage eine besonders hohe Lagerkapazität benötigt, kann ein modular aufgebautes Panelsilo die geeignete Lösung sein.

Panelsilos werden in einzelnen Bauteilen zum Aufstellungsort transportiert und dort montiert. Durch diese Konstruktion lassen sich die Größenbeschränkungen umgehen, die beim Transport eines einteiligen geschweißten Silos bestehen.

Die vertikalen Panelsilos der Poggi Serie SPG können Durchmesser von bis zu 15 Metern und Lagerkapazitäten von bis zu 6.000 m³ erreichen.

Sie eignen sich für große Betonwerke, zentrale Zementlager und Industrieprojekte, bei denen erhebliche Mengen an Zement oder anderen pulverförmigen Schüttgütern gelagert werden müssen.

Der Innenraum kann außerdem in mehrere voneinander getrennte Kammern unterteilt werden. Dadurch lassen sich unterschiedliche Zementsorten, Füllstoffe oder ergänzende Bindemittel innerhalb derselben Silostruktur lagern.

Die verschraubte Paneelkonstruktion vereinfacht Transport und Montage. Gleichzeitig gewährleisten hochfeste Schraubverbindungen und geeignete Dichtungen eine hohe Stabilität und dauerhafte Dichtheit.

Horizontalsilos für mobile Betonmischanlagen

Für eine Betonmischanlage auf einer Baustelle, eine temporäre Produktionsstätte oder eine Anlage, die regelmäßig versetzt werden muss, kann ein Horizontalsilo eine besonders flexible Lösung darstellen.

Die Poggi Horizontalsilos der Serien OR und ORC sind für die schnelle Installation auf ebenen Flächen ausgelegt und reduzieren den Bedarf an dauerhaften Fundamenten.

Teleskopierbare Stützbeine erleichtern die Positionierung. Eine schwenkbare Förderschnecke ermöglicht es, den Austragspunkt an das Layout der Betonmischanlage anzupassen.

Diese Konfiguration verkürzt die Installationszeit und erleichtert das Versetzen des Zementlagersystems, wenn sich der Produktionsstandort ändert.

Wie werden Zementsilos dimensioniert?

Die Dimensionierung eines Zementsilos darf nicht ausschließlich auf der in Kubikmetern angegebenen Nennkapazität basieren.

Die tatsächlich lagerbare Materialmenge hängt auch von der Schüttdichte des verwendeten Zements oder Bindemittels ab.

Bei der Auslegung müssen folgende Aspekte berücksichtigt werden:

• der tägliche Zementverbrauch;
• die stündliche Produktionsleistung der Betonmischanlage;
• die Anzahl der Betonrezepturen;
• die Anzahl und Art der eingesetzten Bindemittel;
• Häufigkeit und Menge der Lieferungen;
• die gewünschte Lagerautonomie;
• der verfügbare Platz und bestehende Höhenbeschränkungen;
• die Förderleistung der Siloschnecke;
• die Konfiguration des Wiegesystems;
• die Anforderungen an die pneumatische Befüllung;
• die Zugänglichkeit für Inspektion und Wartung;
• die mögliche Installation mehrerer Silos in einer Silobatterie.

Eine Konfiguration mit mehreren Silos kann vorteilhafter sein als eine einzige große Lagereinheit.

Mehrere Silos ermöglichen die getrennte Lagerung von Zement, Flugasche, Füllstoffen und anderen pulverförmigen Materialien. Das jeweils benötigte Bindemittel kann dann entsprechend der ausgewählten Betonrezeptur dosiert werden.

Integration des Silos in die Betonmischanlage

Die Effizienz einer Betonmischanlage hängt nicht nur von der Leistung ihrer einzelnen Komponenten ab. Entscheidend ist auch, wie gut diese Komponenten aufeinander abgestimmt sind.

Befüllleitung, Entstaubungsfilter, Füllstandsmelder, Sicherheitsventil, Fluidisierungssystem, Austragsventil, Förderschnecke und Zementwaage müssen als koordinierte Bestandteile desselben Produktionsprozesses arbeiten.

Auch das Steuerungssystem der Anlage übernimmt eine zentrale Funktion.

Füllstandsüberwachung, Aufzeichnung der Produktionszyklen, Rezepturverwaltung und Fernsteuerung ermöglichen es den Bedienern:

• Zementlieferungen rechtzeitig zu planen;
• die verfügbare Materialmenge zu überwachen;
• Betriebsstörungen frühzeitig zu erkennen;
• den Zementverbrauch zu kontrollieren;
• eine gleichmäßige Betonproduktion aufrechtzuerhalten;
• das Silo in automatisierte Produktionssysteme zu integrieren.

Die Siloplanung sollte deshalb mit einer Analyse des gesamten Layouts der Betonmischanlage beginnen.

Dabei müssen nicht nur das erforderliche Lagervolumen, sondern auch die Förderleistungen, Transportwege, Austragshöhen, Wartungsbereiche, Umgebungsbedingungen und zukünftigen Produktionsanforderungen berücksichtigt werden.

Poggi Silos für Betonmischanlagen

Seit 1945 entwickelt und produziert Poggi Produkte und Lösungen für die Lagerung und Handhabung von Schüttgütern.

Für die Bau- und Betonindustrie umfasst das Poggi Sortiment:

• vertikale Monoblock-Silos;
• vertikale Panelsilos;
• Teleskopsilos;
• Horizontalsilos;
• Reihen- und Annahmebunker für Gesteinskörnungen;
• Gurtförderer;
• Austragssysteme;
• Dosier- und Wiegesysteme.

Jede Lösung kann mit Systemen zur Filtration, Drucküberwachung, Füllstandskontrolle, Fluidisierung, Vibration, Materialentnahme, Verwiegung und Automatisierung ausgestattet werden.

Das Ziel besteht nicht nur darin, einen Behälter herzustellen. Vielmehr wird eine Lagerlösung entwickelt, die sich richtig in die Betonmischanlage integriert und zur Kontinuität des gesamten Produktionsprozesses beiträgt.

Fazit

In Betonmischanlagen bildet das Silo die entscheidende Verbindung zwischen der Zementversorgung und der Betonproduktion. Eine richtig ausgelegte Lagerlösung schützt das Material, gewährleistet eine ausreichende Produktionsautonomie, versorgt das Dosiersystem gleichmäßig und reduziert die mit der pneumatischen Befüllung und den Staubemissionen verbundenen Risiken.

Die Wahl zwischen Monoblock-Silos, Panelsilos, Teleskopsilos und Horizontalsilos erfordert eine sorgfältige Bewertung von Produktionsleistung, Logistik, Mobilität, Sicherheit und Systemintegration. Nur durch diese ganzheitliche Betrachtung lässt sich eine zuverlässige und effiziente Zementlagerlösung entwickeln, die den betrieblichen Anforderungen der Betonmischanlage tatsächlich entspricht.
