Lagersysteme spielen eine zentrale Rolle bei der industriellen Handhabung von Schüttgütern. Pulver, Granulate, Zuschlagstoffe und andere Materialien erfordern je nach ihren Eigenschaften, den zu lagernden Mengen sowie der Art der Befüllung, Lagerung und Entnahme unterschiedliche Lösungen.
Die Wahl des geeigneten Systems hängt daher nicht allein von der Lagerkapazität ab. Schüttdichte, Korngröße, Fließfähigkeit, Feuchtigkeit, Abrasivität, Häufigkeit der Be- und Entladung sowie der verfügbare Platz können die Konfiguration des gesamten Systems beeinflussen.
Vertikale Silos, horizontale Silos und Aufgabebunker erfüllen unterschiedliche Anforderungen und können mit Entnahme-, Dosier- und Fördersystemen kombiniert werden, um einen gleichmäßigen Materialfluss zu den nachfolgenden Prozessschritten zu gewährleisten.
Was sind Lagersysteme für Schüttgüter?
Ein Lagersystem für Schüttgüter ist eine Lösung zur Aufnahme und Handhabung unverpackter Materialien, die für die spätere Verwendung innerhalb des Produktionsprozesses bereitgehalten werden.
Schüttgüter können sehr unterschiedliche Formen und Eigenschaften aufweisen: von feinen Pulvern und Granulaten bis hin zu Sand, Kies und anderen Zuschlagstoffen. Deshalb müssen nicht nur der Lagerbehälter, sondern auch die Befüllung, Entnahme und Weiterförderung des Materials berücksichtigt werden.
Die Lagerung stellt eine Zwischenstufe zwischen der Anlieferung des Materials und seiner Verwendung dar. Deshalb muss bei der Planung auch berücksichtigt werden, was davor und danach geschieht: Beschickung, Förderung, Dosierung und Austrag.
Wie wählt man ein Lagersystem aus?
Es gibt kein Lagersystem, das gleichermaßen für jedes Material und jede Anwendung geeignet ist. Die Auswahl muss von den Eigenschaften des zu handhabenden Produkts und den betrieblichen Anforderungen ausgehen.
Zu den wichtigsten Faktoren gehören:
- Materialart: Pulver, Granulate, Zuschlagstoffe oder andere Schüttgüter;
- Schüttdichte, um Gewicht und erforderliches Lagervolumen miteinander in Beziehung zu setzen;
- Korngröße und physikalische Eigenschaften des Produkts;
- Fließfähigkeit, insbesondere bei Materialien, die zur Verdichtung oder Brückenbildung neigen;
- Feuchtigkeit, die das Verhalten des Materials beim Austrag verändern kann;
- Abrasivität, wichtig für die Auswahl der Konstruktionsmaterialien und Entnahmesysteme;
- erforderliche Kapazität und gewünschte Lagerautonomie;
- Häufigkeit der Be- und Entladung;
- verfügbarer Platz und Eigenschaften des Installationsortes;
- Mobilitätsanforderungen oder die Notwendigkeit, das System zwischen verschiedenen Einsatzorten zu versetzen.
Diese Faktoren bestimmen nicht nur die erforderliche Kapazität, sondern auch die geeignete Geometrie und Konfiguration.
Welche industriellen Lagersysteme gibt es?
Für die industrielle Lagerung von Schüttgütern stehen unterschiedliche Lösungen zur Verfügung. Die Auswahl hängt hauptsächlich von der Materialmenge, den Materialeigenschaften und dem vorgesehenen Einsatz ab.

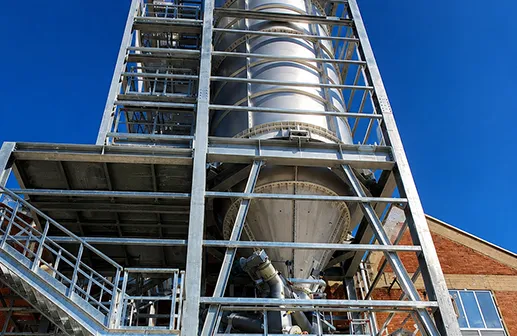

Vertikale Silos
Vertikale Silos nutzen die verfügbare Höhe und eignen sich besonders, wenn eine hohe Lagerkapazität auf einer vergleichsweise kleinen Grundfläche konzentriert werden soll.
Sie können für pulverförmige und granulierte Materialien wie Zement, Kalk, Flugasche, Fertigmischungen, Mehl, Getreide, Düngemittel, Polymere und zahlreiche andere Schüttgüter eingesetzt werden.
Je nach Kapazität, Logistik und Installationsbedingungen können unterschiedliche Konfigurationen gewählt werden. Monolithische Vertikalsilos werden als einteiliger Körper gefertigt und eignen sich, wenn eine schnell einsatzbereite Lösung erforderlich ist. Teleskopsilos optimieren den Transport, während Silos in Paneelbauweise durch ihre vor Ort montierte modulare Konstruktion große Lagerkapazitäten ermöglichen.
Horizontale Silos
Horizontale Silos stellen eine Alternative dar, wenn Mobilität, schnelle Installation oder die Reduzierung von Bauarbeiten besonders wichtig sind.
Die horizontale Konfiguration eignet sich insbesondere für Baustellen, temporäre Installationen oder Einsatzbereiche, in denen das System versetzt werden muss. Sie kann für Zement, Kalk, Flugasche, Düngemittel, Fertigmischungen und andere pulverförmige oder granulierte Materialien eingesetzt werden.
Die Entscheidung zwischen vertikaler und horizontaler Konfiguration hängt daher nicht nur vom Material und der erforderlichen Kapazität ab, sondern auch von der Dauer der Installation, der Logistik und den Eigenschaften der verfügbaren Fläche.
Aufgabebunker für Lagerung und Beschickung
Aufgabebunker werden eingesetzt, wenn die Zwischenlagerung oder Bevorratung des Materials mit einer gleichmäßigen Beschickung der nachfolgenden Prozessstufen verbunden werden muss.
Sie eignen sich besonders für Sand, Kies, Zuschlagstoffe, Fertigmischungen und andere granulierte Produkte. Die Geometrie des Bunkers unterstützt die Materialführung zum Entnahmepunkt, von dem aus das Material über Förderbänder, Schnecken oder andere Fördersysteme weitertransportiert werden kann.
Wenn zu Beginn des Prozesses große Materialmengen aufgenommen werden müssen, können Primärbunker eingesetzt werden, die das Material aufnehmen und die nachfolgenden Prozessstufen kontinuierlich beschicken.
Big Bags und Entleersysteme
Wenn das Material in Big Bags geliefert und gelagert wird, muss die Lagerung mit der Entleerung und Beschickung des Prozesses abgestimmt werden.
Big-Bag-Entleerstationen ermöglichen die Aufnahme und Öffnung des Sacks sowie die Weiterleitung des Materials zu Aufgabebunkern, Schnecken, Förderbändern oder Dosiersystemen. In diesem Fall bildet der Big Bag die Lagereinheit, während die Entleerstation die Verbindung zum Produktionsprozess herstellt.
Lagersysteme für Pulver, Granulate und Zuschlagstoffe
Die Art des Materials ist eines der ersten Kriterien, die bei der Planung der Lagerung berücksichtigt werden müssen.
Lagerung von Pulvern
Zement, Kalk, Flugasche, Fertigmischungen und andere Pulver erfordern besondere Aufmerksamkeit bei der Befüllung und Entleerung. Feine Partikel können Filter-, Fluidisierungs- und Füllstandskontrollsysteme sowie spezielle Einrichtungen zur Gewährleistung eines gleichmäßigen Materialflusses erforderlich machen.
Einige Pulver können sich verdichten oder an den Innenflächen anhaften. Daher sind eine geeignete Austragsgeometrie und korrekt ausgelegte Entnahmesysteme besonders wichtig.
Lagerung von Granulaten
Kunststoffgranulate, Düngemittel, Getreide, Pellets und andere granulierte Materialien weisen andere Fließeigenschaften als Pulver auf. Korngröße, Dichte, Bruchempfindlichkeit und Abrasivität können sowohl die Behälterkonfiguration als auch die Wahl des Fördersystems beeinflussen.
Die Lösung muss die Eigenschaften des Materials erhalten und gleichzeitig eine gleichmäßige Weiterförderung zu den nachfolgenden Prozessstufen gewährleisten.
Lagerung von Zuschlagstoffen
Sand, Kies und Zuschlagstoffe erfordern robuste Konstruktionen, die für hohe Lasten und die abrasive Wirkung des Materials ausgelegt sind.
Bei diesen Anwendungen werden häufig Aufgabebunker mit Entnahme- und Fördersystemen kombiniert, um Speicherkapazität und kontrollierte Prozessbeschickung miteinander zu verbinden.
Stationäre oder mobile Lagerung: Wo liegt der Unterschied?
Ein weiterer entscheidender Faktor ist die Dauer und Art der Installation.
In Produktionsstätten und dauerhaften Installationen kann das System in der Regel auf ein festes Layout abgestimmt werden, wobei Kapazität, Automatisierung und Integration mit den weiteren Prozessstufen im Vordergrund stehen.
Auf Baustellen oder bei temporären Installationen gewinnen einfacher Transport, schnelle Positionierung und die Möglichkeit zur Reduzierung der erforderlichen Bauarbeiten an Bedeutung. In diesen Fällen können horizontale Silos eine besonders geeignete Lösung darstellen.
Bei der Auswahl sollte daher der gesamte Lebenszyklus des Systems berücksichtigt werden: Transport, Installation, Betrieb und ein möglicher späterer Standortwechsel.
Wie wird ein Lagersystem dimensioniert?
Die Dimensionierung beginnt mit der Materialmenge, die während des Produktionszyklus verfügbar sein muss. Die Angabe in Tonnen allein reicht jedoch nicht aus: Zur Bestimmung des erforderlichen Volumens muss auch die Schüttdichte des Materials berücksichtigt werden.
Darüber hinaus müssen der durchschnittliche Verbrauch, Verbrauchsspitzen, die Häufigkeit der Materialanlieferung und die gewünschte Autonomie bewertet werden. Ein korrekt dimensioniertes System sollte eine ausreichende Materialmenge bereithalten, ohne ungenutztes Volumen oder Unterbrechungen aufgrund von Materialmangel zu verursachen.
Auch der verfügbare Platz kann die Auswahl beeinflussen. Bei gleicher Materialmenge kann eine begrenzte Grundfläche für eine vertikale Lösung sprechen, während Mobilitätsanforderungen oder besondere Installationsbedingungen andere Konfigurationen vorteilhafter machen können.
Beladung, Entladung und Förderung der Materialien
Ein Lagersystem darf nicht als isolierte Komponente betrachtet werden. Das Material muss in den Behälter gelangen und anschließend mit einem Durchsatz ausgetragen werden, der den Anforderungen der nachfolgenden Prozessstufen entspricht.
Das Entnahmesystem kann je nach Material und Gesamtkonfiguration mit Schnecken, pneumatischen Fördersystemen oder Förderbändern verbunden werden.
Wenn die übertragene Materialmenge kontrolliert werden muss, können Wiege- und Dosiersysteme integriert werden. Bei schlecht fließenden oder zur Verdichtung neigenden Materialien können Vibratoren, Klopfer oder Fluidisierungssysteme einen gleichmäßigen Austrag unterstützen.
Die gemeinsame Planung von Lagerung und Materialförderung ermöglicht einen kontinuierlicheren Materialfluss und reduziert das Risiko von Ansammlungen an den Übergabepunkten zwischen den einzelnen Prozessstufen.
Sicherheit und Betriebskontinuität
Die Sicherheit eines Lagersystems hängt sowohl von seinen konstruktiven Eigenschaften als auch von den zur Betriebsüberwachung eingesetzten Einrichtungen ab.
Füllstandsanzeiger, Sicherheitsventile, Filtersysteme, Steuerungseinrichtungen und Zubehör zur Unterstützung des Materialaustrags können entsprechend dem Material und der Anwendung integriert werden.
Besondere Aufmerksamkeit sollte auch der Zugänglichkeit für Inspektion und Wartung gewidmet werden. Die Möglichkeit, verschleißanfällige Komponenten zu kontrollieren und zu warten, trägt dazu bei, Stillstandszeiten zu reduzieren und die Effizienz des Systems langfristig aufrechtzuerhalten.
Die Wahl des Systems hängt vom Material und vom Prozess ab
Die Auswahl eines Lagersystems für Schüttgüter sollte daher auf einer Gesamtanalyse der Anwendung basieren. Kapazität und Abmessungen sind nur einige der zu berücksichtigenden Faktoren: Materialeigenschaften, Art der Versorgung, Nutzungshäufigkeit, Entnahmesystem, Materialförderung und Standortbedingungen bestimmen gemeinsam die geeignete Lösung.
In einigen Anwendungen kann ein vertikales Silo mit hoher Kapazität die effizienteste Lösung sein; in anderen Fällen kann ein leicht versetzbares horizontales Silo oder ein Aufgabebunker für Bevorratung und kontinuierliche Beschickung besser geeignet sein.
Poggi entwickelt und fertigt Systeme für die Lagerung und Förderung von Schüttgütern, die entsprechend den Materialeigenschaften, den erforderlichen Kapazitäten und den betrieblichen Anforderungen konfiguriert werden können. Die Integration von Lagerung, Entnahme, Dosierung und Förderung ermöglicht Lösungen, die auf Zuverlässigkeit und langfristige Betriebskontinuität ausgelegt sind.
