Wie befüllt man ein Silo? Technik und Sicherheit
Die Befüllung eines Silos ist ein wesentlicher Schritt bei der Handhabung von Schüttgütern. Zement, Kalk, Flugasche, Trockenmischungen und andere pulverförmige oder körnige Materialien müssen mit Systemen in den Lagerbehälter eingebracht werden, die auf die Eigenschaften des Materials und der Anlage abgestimmt sind.
Doch wie befüllt man ein Silo und welche Vorrichtungen ermöglichen eine sichere Steuerung des Befüllvorgangs? Neben dem Materialtransport müssen die Luft im Silo, der Innendruck, die entstehenden Stäube und der Füllstand kontrolliert werden.
Im Folgenden erläutern wir den Ablauf der Befüllung, die eingesetzten Technologien und die wichtigsten Sicherheitssysteme. Als Beispiel dienen die Lösungen, die für die vertikalen Monoblock-Silos von Poggi verfügbar sind.
Wie wird ein Silo befüllt?
Ein Silo kann mit unterschiedlichen Fördersystemen befüllt werden. Die Auswahl hängt vom zu lagernden Material, der Entfernung zwischen Aufgabe- und Befüllpunkt sowie den Eigenschaften der Anlage ab.
Für pulverförmige Materialien wie Zement und Kalk ist die pneumatische Silobefüllung eine der am häufigsten eingesetzten Lösungen. Dabei wird das Material mithilfe eines Luftstroms durch eine Rohrleitung in das Silo transportiert.
In anderen Anwendungen kommen mechanische Fördersysteme wie Schneckenförderer oder Becherwerke zum Einsatz. Sie transportieren das Material von der Aufgabestelle zum Lagerbehälter.
Bei der Auslegung des Befüllsystems müssen neben dem Materialdurchsatz auch die Betriebsdrücke, die Staubeigenschaften und die Kapazität der Luftfiltration berücksichtigt werden.
Einen umfassenderen Überblick über die weiteren Betriebsphasen bietet unser Artikel Wie funktioniert ein Lagersilo?
Pneumatische Silobefüllung: Wie funktioniert sie?
Bei der pneumatischen Förderung werden pulverförmige Materialien mithilfe eines Luftstroms innerhalb einer Rohrleitung transportiert. Dieses Verfahren wird insbesondere in Betonmischanlagen und industriellen Anwendungen zur Lagerung von Zement, Kalk und anderen pulverförmigen Produkten eingesetzt.

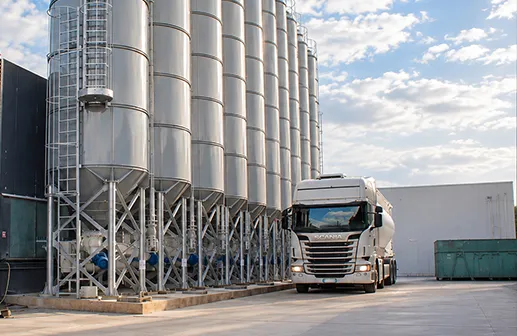

Erfolgt die Befüllung aus einem Silofahrzeug, wird das Material über eine Förderleitung transportiert, die mit dem Befüllrohr des Silos verbunden ist.
Der Vorgang umfasst in der Regel folgende Schritte:
- Anschluss: Die Förderleitung wird mit dem Befüllanschluss des Silos verbunden.
- Überprüfung der Betriebsbedingungen: Die Anschlüsse und die für die Freigabe des Befüllvorgangs erforderlichen Einrichtungen werden kontrolliert.
- Pneumatische Förderung: Das Material wird durch die Rohrleitung in das Silo transportiert.
- Luftfiltration: Der Entstaubungsfilter hält die im Abluftstrom enthaltenen Feststoffpartikel zurück.
- Füllstandsüberwachung: Füllstandsanzeiger und Sicherheitseinrichtungen unterstützen die Steuerung des Befüllvorgangs.
- Abschluss der Befüllung: Der Materialtransport wird entsprechend dem für die Anlage vorgesehenen Verfahren beendet.
Während der Befüllung muss die für den Materialtransport verwendete Luft über ein entsprechend ausgelegtes Filtersystem entweichen können. Andernfalls kann der Innendruck ansteigen und die Betriebssicherheit beeinträchtigen.
Welche Komponenten gehören zu einem Silobefüllsystem?
Ein Silobefüllsystem besteht aus mehreren Komponenten, die zusammenwirken, um einen ordnungsgemäßen Materialtransport und die Überwachung der Betriebsbedingungen zu gewährleisten.
Befüllrohr
Das Befüllrohr bildet die Verbindung, über die das Material in das Silo gelangt. Bei der pneumatischen Befüllung muss es für die Eigenschaften des Produkts sowie für die vorgesehenen Druck- und Durchflussbedingungen geeignet sein.
Eine sachgerechte Auslegung der Rohrleitung trägt dazu bei, Druckverluste zu begrenzen und einen gleichmäßigen Materialtransport zu unterstützen.
Absperrklappe
Die Absperrklappe ermöglicht es, den Materialdurchfluss in der Befüllleitung freizugeben oder zu unterbrechen.
Bei Poggi-Monoblock-Silos, die mit einem Sicherheitssystem zur Überwachung des Befüllanschlusses ausgestattet sind, setzt das Öffnen der Absperrklappe den ordnungsgemäßen Abschluss des Anschlussvorgangs und die Freigabe über die Steuerung voraus.
Entstaubungsfilter
Der Entstaubungsfilter des Silos, der üblicherweise auf dem Silodach installiert ist, trennt die Feststoffpartikel von der Abluft, die während der pneumatischen Befüllung entsteht.
Die Filtration trägt dazu bei, Staubemissionen in die Umgebung zu reduzieren und die beim Materialtransport eingebrachte Luft abzuführen.
Die Auswahl des Filters muss unter Berücksichtigung der Materialeigenschaften, der Partikelgrößenverteilung und der Betriebsbedingungen der Anlage erfolgen.
Weitere Informationen zu dieser Komponente finden Sie in unserem Artikel Was ist ein Entstaubungsfilter und wie funktioniert er?
Füllstandsanzeiger
Füllstandsanzeiger für Silos erkennen, wann bestimmte Füllstandsschwellen erreicht werden.
Ein Vollmelder ist während des Befüllvorgangs besonders wichtig, da er ein Signal ausgibt, sobald das Material den festgelegten Füllstand erreicht.
Dieses Signal kann in die Anlagensteuerung eingebunden werden, um je nach Konfiguration Warnmeldungen auszulösen oder den Befüllvorgang zu stoppen.
Welche Sicherheitssysteme schützen ein Silo während der Befüllung?
Die Sicherheit bei der Silobefüllung betrifft insbesondere die Drucküberwachung, die Vermeidung einer Überfüllung, die Staubabscheidung und die ordnungsgemäße Durchführung der Befüllvorgänge.
Eine Störung in der Förderleitung oder im Filtersystem kann zu unvorhergesehenen Betriebsbedingungen führen. Deshalb müssen die Schutzeinrichtungen als integraler Bestandteil der Anlage ausgelegt werden.
Kontrolle des Anschlusses vor der Befüllung
Bei Poggi-Monoblock-Silos, die mit diesem Sicherheitssystem ausgestattet sind, verbindet der Bediener das Befüllrohr durch Betätigen eines Hebels.
Dadurch wird eine Anzeige an der Steuerung aktiviert. Erst nach ordnungsgemäßem Anschluss kann die Absperrklappe zum Öffnen freigegeben und der Materialtransport gestartet werden.
Dieses Verfahren trägt dazu bei, dass der Befüllvorgang nicht gestartet wird, bevor die erforderlichen Bedingungen erfüllt sind.
Schutz vor Überdruck und Unterdruck
Während der pneumatischen Befüllung muss die in das Silo eingebrachte Luft ordnungsgemäß abgeführt werden. Wenn das Filtersystem verstopft oder die Luft unter den vorgesehenen Betriebsbedingungen nicht ausreichend abführen kann, steigt möglicherweise der Innendruck.
Ebenso können bestimmte Betriebsbedingungen einen Unterdruck verursachen, bei dem der Druck im Inneren des Silos unter dem äußeren Umgebungsdruck liegt.
Das Über- und Unterdruckventil ist eine mechanische Sicherheitseinrichtung, die dazu dient, das Silo innerhalb der konstruktiv festgelegten Grenzen vor übermäßigen Druckunterschieden zu schützen.
Das zweistufige Sicherheitssystem der Poggi-Silos
Die vertikalen Monoblock-Silos von Poggi können mit einem zweistufigen Sicherheitssystem ausgestattet werden, das zum Schutz vor unzulässigem Über- und Unterdruck ausgelegt ist.
Das System sieht zwei Schutzstufen vor:
- Erste Stufe – elektronische Überwachung: Bei einer Verstopfung des Filters unterbricht ein elektronischer Drucksensor automatisch den Befüllvorgang, indem er das Schließen der Absperrklappe auslöst.
- Zweite Stufe – mechanischer Schutz: Falls die erste Schutzeinrichtung nicht ordnungsgemäß eingreift, ermöglicht ein mechanisches System den Druckausgleich im Silo.
Diese Konfiguration kombiniert eine elektronische Prozessüberwachung mit einer zusätzlichen mechanischen Schutzeinrichtung.
Die Eigenschaften und Ansprechschwellen der Schutzvorrichtungen müssen entsprechend der Silokonfiguration und den vorgesehenen Betriebsbedingungen festgelegt werden.
Vermeidung einer Überfüllung
Neben dem Druck muss auch die in das Silo eingebrachte Materialmenge überwacht werden.
Ein Vollmelder erkennt, wenn ein festgelegter Füllstand erreicht wird. Ist er in die Anlagensteuerung integriert, kann er dazu beitragen, den Befüllvorgang zu stoppen, bevor der zulässige Füllstand überschritten wird.
Bei der Vermeidung einer Überfüllung muss auch das Material berücksichtigt werden, das sich zum Zeitpunkt der Unterbrechung noch in der Förderleitung befindet.
Weitere verfügbare Komponenten werden in unserem Artikel über Silozubehör und seine Funktionen beschrieben.
Warum ist der Entstaubungsfilter bei der Silobefüllung wichtig?
Bei der pneumatischen Befüllung eines Silos gelangt zusammen mit dem Material eine erhebliche Luftmenge in den Lagerbehälter.
Diese Luft muss abgeführt werden. Sie kann jedoch Staubpartikel enthalten, die nicht in die Umgebung freigesetzt werden sollen.
Der Entstaubungsfilter erfüllt daher zwei wesentliche Aufgaben:
- Staubabscheidung: Er hält die im Abluftstrom enthaltenen Feststoffpartikel zurück.
- Luftabführung: Er ermöglicht die Abführung der Luft unter den für das System vorgesehenen Betriebsbedingungen.
Ein falsch dimensionierter oder verstopfter Filter kann die ordnungsgemäße Luftabführung beeinträchtigen und einen Anstieg des Innendrucks verursachen.
Deshalb sollte die Filtration nicht nur als Maßnahme zur Emissionsbegrenzung betrachtet werden, sondern auch als wichtiger Bestandteil der betrieblichen Steuerung des Befüllvorgangs.
Silobefüllung mit mechanischen Fördersystemen
Die pneumatische Befüllung ist nicht die einzige verfügbare Lösung. Je nach Material und Anlagenkonfiguration kann die Befüllung auch mit mechanischen Fördersystemen erfolgen.
Zu den in der Industrie eingesetzten Technologien gehören:
- Schneckenförderer: Sie transportieren Schüttgüter mithilfe einer rotierenden Förderschnecke innerhalb eines geschlossenen Gehäuses.
- Becherwerke: Sie ermöglichen den vertikalen Transport von körnigen Materialien und bestimmten anderen Schüttgütern.
- Gurtförderer: Sie werden hauptsächlich für körnige Materialien und andere Produkte eingesetzt, die für den Transport auf Fördergurten geeignet sind.
Die Auswahl hängt von der Korngröße, der Schüttdichte, dem Fließverhalten, der Abrasivität des Materials und der Förderstrecke ab.
Diese Technologien stellen allgemeine Verfahren zur Silobefüllung dar und gehören nicht zwangsläufig zur Standardausstattung aller Poggi-Silomodelle.
Wie wird die in ein Silo eingefüllte Materialmenge überwacht?
Der Befüllvorgang kann mithilfe von Füllstandsanzeigern oder Wiegesystemen überwacht werden.
Füllstandsanzeiger erkennen das Erreichen bestimmter Grenzwerte. Spezielle Messsysteme ermöglichen darüber hinaus eine kontinuierliche Überwachung des Materialfüllstands.
Wiegesysteme können dagegen Wägezellen verwenden, die an den Tragkonstruktionen installiert werden, um Veränderungen der gelagerten Materialmasse zu erfassen.
Poggi-Silos können mit elektronischen Wiegesystemen ausgestattet werden, die Messdaten auf digitalen Anzeigen darstellen. Auf Anfrage sind außerdem Funktionen zur Fernüberwachung und zur Rückverfolgbarkeit der Be- und Entladezyklen möglich.
Dabei ist zu beachten, dass Füllstand und Masse unterschiedliche Messgrößen sind: Materialien mit verschiedener Schüttdichte können dasselbe Volumen einnehmen und dennoch unterschiedliche Massen aufweisen.
Weitere Informationen zu den Einsatzmöglichkeiten dieser Technologie finden Sie in unserem Artikel Wozu dienen Wägezellen in industriellen Wiegesystemen?
Wie lässt sich die Effizienz der Silobefüllung verbessern?
Die Effizienz der Befüllung eines Industriesilos hängt vom Zusammenspiel der Fördertechnik, der Rohrleitungen, der Filtration und der Überwachungseinrichtungen ab.
Zu den wichtigsten Aspekten gehören:
- Die Eignung des Fördersystems für das jeweilige Material.
- Die erforderliche Befüllleistung.
- Die richtige Dimensionierung der Befüllleitung und des Entstaubungsfilters.
- Die Überwachung des Innendrucks.
- Die Kontrolle des maximalen Füllstands.
- Die Zugänglichkeit der Komponenten für Inspektion und Wartung.
- Die Integration in die Automatisierungssysteme der Anlage.
Für bestimmte Anwendungen können Poggi-Silos auch mit einer doppelten Befüllleitung ausgestattet werden. Diese Lösung ermöglicht die Materialzufuhr von zwei unterschiedlichen Punkten und kann die betriebliche Flexibilität verbessern.
Eine tatsächliche Verkürzung der Befüllzeiten hängt jedoch von der gesamten Anlagenkonfiguration sowie von der Leistungsfähigkeit der Förder- und Filtersysteme ab.
Befüllung und Sicherheit bei vertikalen Monoblock-Silos von Poggi
Die vertikalen Monoblock-Silos von Poggi der Baureihen SZ, SM und SB sind für die Lagerung pulverförmiger und körniger Schüttgüter ausgelegt, darunter Zement, Kalk, Flugasche und Trockenmischungen.
Sie werden als einteilige, im Werk verschweißte Konstruktionen gefertigt und können mit spezifischem Zubehör für die Befüllung, Filtration, Füllstandsüberwachung und Betriebssicherheit ausgestattet werden.
Zu den verfügbaren Komponenten gehören das Befüllrohr, der Entstaubungsfilter, Füllstandsanzeiger, das Über- und Unterdruckventil sowie Steuerungs- und Überwachungssysteme.
Durch die Möglichkeit, diese Komponenten individuell zusammenzustellen, lässt sich die Silokonfiguration an die Materialeigenschaften und die Anforderungen der Anlage anpassen.
Nach Abschluss der Befüllung muss das gelagerte Material für die nachfolgenden Produktionsschritte bereitgestellt werden. Weitere Informationen hierzu finden Sie in unserem Artikel Wie wird ein Silo entleert?
Um die geeignete Konfiguration für Ihren Produktionsprozess zu ermitteln, können Sie das technische Team von Poggi kontaktieren.
Häufig gestellte Fragen zur Silobefüllung
Wie wird Zement in ein Silo gefüllt?
Zement wird üblicherweise pneumatisch gefördert, beispielsweise aus einem Silofahrzeug, das mit dem Befüllrohr des Silos verbunden ist. Während des Vorgangs wird die Förderluft über das Filtersystem des Silos abgeführt.
Warum steigt der Druck während der Silobefüllung?
Bei der pneumatischen Befüllung gelangt zusammen mit dem Material Luft in das Silo. Wenn diese Luft nicht ordnungsgemäß abgeführt werden kann, beispielsweise aufgrund eines verstopften Filters, kann der Innendruck ansteigen.
Wozu dient ein Über- und Unterdruckventil?
Ein Über- und Unterdruckventil ist eine mechanische Sicherheitseinrichtung, die dazu beiträgt, das Silo vor übermäßigen Druckunterschieden gegenüber der Umgebung zu schützen, entsprechend den konstruktiv festgelegten Grenzwerten.
Wie lässt sich eine Überfüllung des Silos vermeiden?
Durch Füllstandsüberwachung mit Vollmeldern und entsprechende Abschaltfunktionen für den Befüllvorgang, die fachgerecht ausgelegt und in die Anlagensteuerung integriert werden.
Kann die Silobefüllung aus der Ferne überwacht werden?
Ja. Steuerungs- und Überwachungssysteme können je nach gewählter Konfiguration mit digitalen Schnittstellen und Lösungen zur Fernüberwachung ausgestattet werden.
Kann ein Silo auch ohne pneumatische Förderung befüllt werden?
Ja. In bestimmten Anwendungen können mechanische Fördersysteme wie Schneckenförderer, Becherwerke oder Gurtförderer eingesetzt werden. Die geeignete Technologie wird entsprechend den Materialeigenschaften und den Anforderungen der Anlage ausgewählt.
