Beim pneumatischen Befüllen eines Silos wird das Material zusammen mit einem Luftstrom in den Silo gefördert. Während sich der Silo füllt, muss diese Luft entweichen und kann dabei feinste Partikel des gelagerten Materials mitführen.
Hier kommt der Entstaubungsfilter zum Einsatz: Er wird im oberen Bereich des Silos installiert und ermöglicht den Austritt der Luft, während Staubpartikel zurückgehalten werden. Dadurch wird verhindert, dass sie während des Befüllvorgangs nach außen gelangen.
Das Filtersystem ist daher eine wichtige Komponente bei Silos zur Lagerung von Zement, Kalk, Flugasche, Trockenmischungen und anderen pulverförmigen Materialien, die pneumatisch eingefüllt werden.
Was ist ein Entstaubungsfilter?
Ein Entstaubungsfilter ist eine Filtervorrichtung zur Abscheidung fester Partikel aus einem Luftstrom. Bei Silos steht seine Funktion in direktem Zusammenhang mit dem Befüllvorgang: Die für die pneumatische Förderung des Materials verwendete Luft muss aus dem Silo entweichen können, ohne dabei Staub nach außen zu transportieren.

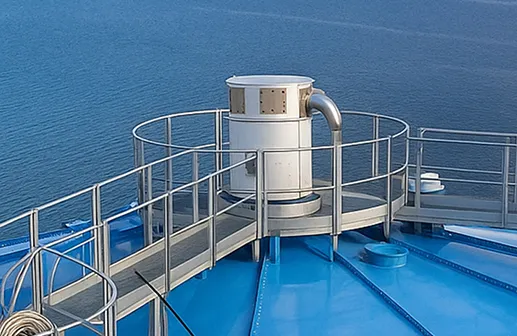

Der Filter wird in der Regel im oberen Bereich des Silos installiert. Die Luft strömt durch die Filterelemente, während die Feststoffpartikel zurückgehalten werden. Auf diese Weise kann der Silo befüllt werden, ohne dass das Material zusammen mit der Abluft nach außen gelangt.
Ein Entstaubungsfilter für Silos muss entsprechend den Eigenschaften des Materials, der zu behandelnden Luftmenge und der Art der Befüllung richtig dimensioniert werden.
Wie funktioniert ein Entstaubungsfilter für Silos?
Um die Funktionsweise eines industriellen Entstaubungsfilters an einem Silo zu verstehen, muss zunächst der pneumatische Befüllvorgang betrachtet werden.
Das Material wird mithilfe eines Luftstroms durch eine Rohrleitung gefördert und in den Silo eingebracht. Mit steigendem Materialfüllstand verringert sich der für die Luft verfügbare Raum im Inneren des Silos und die verdrängte Luft muss abgeführt werden.
Bevor die Luft den Silo verlässt, strömt sie durch den Entstaubungsfilter. Die Filterelemente halten die vom Luftstrom mitgeführten Staubpartikel zurück, während die gefilterte Luft nach außen abgeführt werden kann.
Das Prinzip ist einfach: Die Luft verlässt den Silo, während der Staub vom Filter zurückgehalten wird. Dadurch wird verhindert, dass feine Materialpartikel beim pneumatischen Befüllen zusammen mit der Abluft nach außen gelangen.
Welche Materialien erfordern eine Filtration beim Befüllen des Silos?
Ein Staubfilter ist besonders wichtig bei der Lagerung feiner oder pulverförmiger Materialien, die leicht vom beim Befüllen verwendeten Luftstrom mitgeführt werden können.
Zu den typischen Materialien gehören Zement, Kalk, Flugasche, Füllstoffe, Trockenmischungen und zahlreiche weitere Pulver, die in industriellen Prozessen eingesetzt werden.
Die Eigenschaften des Materials beeinflussen auch die Wahl des Filtersystems. Korngröße, Dichte, Staubverhalten und Luftdurchsatz gehören zu den Parametern, die bei der Auswahl der geeigneten Konfiguration berücksichtigt werden müssen.
Was ist ein Patronenfilter?
Ein Patronenfilter verwendet Filterelemente, durch die die staubbeladene Luft geleitet wird.
Die Konstruktion der Filterpatronen ermöglicht eine große Filterfläche bei vergleichsweise kompakten Abmessungen. Aus diesem Grund werden Patronen-Entstaubungsfilter in zahlreichen industriellen Anwendungen zur Staubfiltration eingesetzt.
Während des Betriebs lagern sich die Partikel nach und nach auf der Oberfläche der Filterelemente ab. Die Patronen müssen daher regelmäßig gereinigt werden, um einen effizienten Luftdurchsatz durch den Filter aufrechtzuerhalten.
Wie funktioniert die Pulse-Jet-Reinigung?
Eine der Technologien zur automatischen Reinigung der Filterelemente ist das Pulse-Jet-System.
Bei einem Pulse-Jet-Patronenfilter werden kurze Druckluftimpulse auf die Filterelemente gegeben, um den auf ihrer Oberfläche abgelagerten Staub zu lösen.
Die regelmäßige Reinigung begrenzt die Materialansammlung auf den Patronen und trägt dazu bei, die Filterleistung und den Luftdurchsatz langfristig aufrechtzuerhalten.
Was sind Schlauchfilter für Staub?
Eine weitere in der industriellen Entstaubung eingesetzte Technologie sind Schlauchfilter für Staub. Bei diesem System bestehen die Filterelemente aus Gewebeschläuchen, durch die die mit Feststoffpartikeln belastete Luft strömt.
Die Staubpartikel werden auf der Oberfläche des Filtermaterials zurückgehalten, während die Luft durch die Filterschläuche strömt und von den Feststoffpartikeln getrennt wird.
Auch Schlauchfilter müssen regelmäßig gereinigt werden, um das angesammelte Material zu entfernen und die Leistungsfähigkeit der Filterfläche aufrechtzuerhalten.
Patronenfilter oder Schlauchfilter: Was ist der Unterschied?
Patronen- und Schlauchfilter basieren auf demselben Grundprinzip: Feststoffpartikel werden mithilfe eines Filterelements aus einem Luftstrom abgeschieden. Die Bauform der Filterelemente und die Eigenschaften der jeweiligen Systeme unterscheiden sich jedoch.
Die Wahl zwischen einem Patronenfilter und einem Schlauchfilter hängt daher von der Anwendung, der Art des Staubs, dem zu behandelnden Luftdurchsatz, dem verfügbaren Platz und den Betriebsbedingungen ab.
Es gibt keine Filtertechnologie, die für jede Anwendung grundsätzlich besser geeignet ist. Das Filtersystem muss entsprechend den tatsächlichen Eigenschaften des Prozesses und des zu behandelnden Materials dimensioniert und konfiguriert werden.
Warum muss ein Entstaubungsfilter richtig dimensioniert werden?
Während der pneumatischen Befüllung muss der Filter gewährleisten, dass die zusammen mit dem Material in den Silo eingebrachte Luft korrekt abgeführt werden kann. Die Filterfläche und die Eigenschaften des Systems müssen daher unter Berücksichtigung des während der Befüllung entstehenden Luftdurchsatzes festgelegt werden.
Ein richtig dimensionierter Filter ermöglicht eine effiziente Staubfiltration und eine korrekte Abführung der Luft aus dem Silo während des Befüllvorgangs.
Der Filter muss außerdem zusammen mit den anderen für den Silobetrieb erforderlichen Komponenten betrachtet werden, da Filtration, Druckkontrolle und Sicherheit während der Befüllung Bestandteile desselben Betriebsprozesses sind.
Entstaubungsfilter in Poggi-Silos
Poggi S.p.A. integriert Filtersysteme in seine Produkte für die Lagerung pulverförmiger Schüttgüter und konfiguriert diese entsprechend den Eigenschaften des Materials und den jeweiligen Betriebsbedingungen.
Bei den vertikalen monolithischen Silos von Poggi hält der im oberen Bereich installierte Filter die während der pneumatischen Befüllung vom Luftstrom mitgeführten Staubpartikel zurück. Gleichzeitig kann die Luft entweichen, ohne dass das Material nach außen gelangt.
Die Staubfiltration kommt auch bei den horizontalen Silos von Poggi zum Einsatz, die für die Lagerung und Dosierung von Schüttgütern auch bei mobilen und temporären Anwendungen entwickelt wurden.
Weitere Komponenten, die in Lagersysteme integriert werden können, finden Sie auf der Seite über Zubehör und Optionen für vertikale Silos.
Die Auswahl und korrekte Dimensionierung des Entstaubungsfilters sollte daher bereits bei der Planung des Lagersystems berücksichtigt werden. Entscheidend sind dabei das zu lagernde Material, die Art der Befüllung und die jeweiligen betrieblichen Anforderungen.
