Comment remplir un silo ? Chargement et sécurité
Le remplissage d’un silo constitue une étape essentielle dans la manutention des matériaux en vrac. Le ciment, la chaux, les cendres volantes, les prémélanges et les autres produits pulvérulents ou granulaires doivent être transférés dans les installations de stockage à l’aide de systèmes adaptés aux caractéristiques du matériau et de l’installation.
Mais comment remplir un silo et quels dispositifs permettent de réaliser cette opération en toute sécurité ? Au-delà du transfert du matériau, il est nécessaire de gérer l’air présent dans le silo, la pression interne, les émissions de poussières et le niveau de remplissage.
Examinons le fonctionnement du chargement, les technologies utilisées et les principaux systèmes de sécurité, en prenant comme référence les solutions disponibles pour les silos verticaux monolithiques Poggi.
Comment remplir un silo ?
Un silo peut être rempli au moyen de différents systèmes de transport, choisis en fonction du matériau stocké, de la distance entre le point d’alimentation et le silo, ainsi que des caractéristiques de l’installation.
Pour les matériaux pulvérulents tels que le ciment et la chaux, l’une des solutions les plus courantes est le chargement pneumatique : le matériau est transporté par un flux d’air à travers une conduite jusqu’à l’intérieur du silo.
Dans d’autres applications, des systèmes de transport mécanique, notamment les convoyeurs à vis et les élévateurs à godets, assurent le transfert du matériau.
Le système de remplissage doit être dimensionné en tenant compte non seulement du débit de matériau, mais aussi des pressions de fonctionnement, des caractéristiques des poussières et de la capacité de filtration de l’air.
Pour mieux comprendre l’ensemble du processus, consultez également notre article sur le fonctionnement d’un silo de stockage.
Remplissage pneumatique des silos : comment fonctionne-t-il ?
Le transport pneumatique permet de transférer des matériaux pulvérulents grâce à un flux d’air circulant dans une conduite. Cette solution est particulièrement répandue dans les centrales à béton et les installations industrielles destinées au stockage du ciment, de la chaux et d’autres produits en poudre.

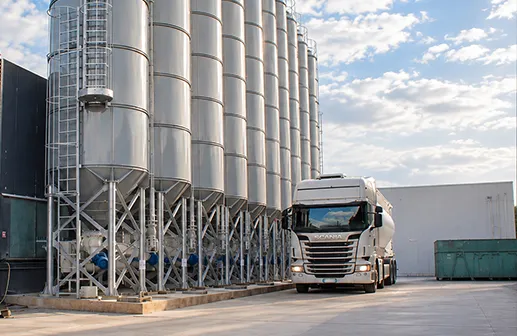

Lorsque le chargement est effectué à partir d’un camion-citerne pour produits pulvérulents, le matériau est transféré par une conduite raccordée au tuyau de remplissage du silo.
Le processus comprend généralement les étapes suivantes :
- Raccordement : la conduite de transport est raccordée à l’entrée de remplissage du silo.
- Vérifications : les raccordements et les dispositifs nécessaires à l’autorisation du chargement sont contrôlés.
- Transfert pneumatique : le matériau est acheminé dans le silo.
- Filtration de l’air : le filtre dépoussiéreur retient les particules solides présentes dans l’air évacué.
- Surveillance du niveau : les indicateurs de niveau et les dispositifs de sécurité permettent de contrôler le remplissage.
- Fin du chargement : le transfert est arrêté conformément aux procédures prévues pour l’installation.
Pendant le remplissage, l’air utilisé pour transporter le matériau doit pouvoir être évacué par un système de filtration correctement dimensionné. Dans le cas contraire, la pression interne peut augmenter et compromettre la sécurité de fonctionnement.
Quels sont les composants d’un système de chargement de silo ?
Un système de chargement de silo comprend plusieurs composants qui fonctionnent ensemble pour assurer le transfert du matériau et le contrôle des conditions de fonctionnement.
Conduite de remplissage
La conduite de remplissage permet d’introduire le matériau dans le silo. Dans les applications pneumatiques, elle doit être adaptée aux caractéristiques du produit ainsi qu’aux conditions de pression et de débit prévues.
Une configuration appropriée contribue à limiter les pertes de charge et à assurer la régularité du transport.
Vanne papillon
La vanne papillon permet d’ouvrir ou d’interrompre le passage du matériau dans la conduite de chargement.
Sur les silos monolithiques Poggi équipés d’un système de sécurité contrôlant le raccordement, l’ouverture de la vanne dépend de la bonne exécution de la procédure de raccordement et de l’autorisation du tableau de commande.
Filtre dépoussiéreur
Le filtre dépoussiéreur du silo, généralement installé sur le toit, sépare les particules solides de l’air évacué pendant le chargement pneumatique.
La filtration contribue à réduire les émissions de poussières dans l’environnement et permet de gérer l’air introduit pendant le transport du matériau.
Le filtre doit être sélectionné en fonction des caractéristiques du produit, de sa granulométrie et des conditions de fonctionnement de l’installation.
Pour approfondir ce sujet, consultez notre article sur le fonctionnement d’un filtre dépoussiéreur.
Indicateurs de niveau
Les indicateurs de niveau pour silos détectent le franchissement de seuils de remplissage déterminés.
Un détecteur de niveau haut est particulièrement important pendant le chargement, car il émet un signal lorsque le matériau atteint le seuil prédéfini.
Ce signal peut être intégré au système de commande afin de déclencher une alarme ou d’arrêter le chargement, selon la configuration de l’installation.
Quels systèmes de sécurité protègent un silo pendant le remplissage ?
La sécurité du remplissage des silos repose principalement sur le contrôle de la pression, la prévention du surremplissage, la gestion des poussières et la bonne exécution des opérations.
Une anomalie dans la conduite de transport ou dans le système de filtration peut entraîner des conditions de fonctionnement imprévues. Les dispositifs de protection doivent donc être intégrés dès la conception de l’installation.
Vérification du raccordement avant le chargement
Sur les silos monolithiques Poggi équipés de ce système de sécurité, l’opérateur raccorde la conduite de chargement en actionnant une poignée.
Cette opération active un indicateur sur le tableau de commande. L’ouverture de la vanne papillon et le démarrage du transfert ne peuvent être autorisés qu’après la réalisation correcte du raccordement.
Cette procédure contribue à empêcher le démarrage du chargement lorsque les conditions nécessaires ne sont pas réunies.
Protection contre la surpression et la dépression
Pendant le chargement pneumatique, l’air entrant dans le silo doit être correctement évacué. Si le système de filtration est colmaté ou ne parvient pas à évacuer l’air dans les conditions prévues, la pression interne peut augmenter.
Certaines conditions de fonctionnement peuvent également provoquer une dépression, lorsque la pression à l’intérieur du silo devient inférieure à la pression atmosphérique extérieure.
La soupape de surpression et de dépression est un dispositif mécanique conçu pour contribuer à protéger le silo contre des différences de pression excessives, dans les limites établies lors de la conception.
Système de sécurité Poggi à deux niveaux
Les silos verticaux monolithiques Poggi peuvent intégrer un système de sécurité à deux niveaux, conçu pour protéger le silo contre les situations de surpression et de dépression.
Le système prévoit deux niveaux d’intervention :
- Premier niveau – contrôle électronique : en cas de colmatage du filtre, un détecteur électronique de pression interrompt automatiquement le chargement en commandant la fermeture de la vanne papillon.
- Deuxième niveau – protection mécanique : si le premier dispositif ne fonctionne pas correctement, un système mécanique permet d’équilibrer la pression à l’intérieur du silo.
Cette configuration associe le contrôle électronique du processus à une protection mécanique supplémentaire.
Les caractéristiques de fonctionnement et les seuils d’intervention doivent être définis selon la configuration du silo et les conditions d’exploitation prévues.
Prévention du surremplissage
Outre la pression, il est nécessaire de surveiller la quantité de matériau introduite dans le silo.
Un détecteur de niveau haut signale l’atteinte du seuil de remplissage prédéfini. Intégré au système de commande, il peut contribuer à arrêter le chargement avant le dépassement du niveau autorisé.
Il faut également tenir compte du matériau encore présent dans la conduite au moment de l’arrêt du transport.
Pour découvrir d’autres dispositifs disponibles, consultez notre article sur les accessoires pour silos et leurs fonctions.
Pourquoi le filtre dépoussiéreur est-il important pendant le chargement ?
Pendant le remplissage pneumatique d’un silo, une quantité importante d’air pénètre dans le réservoir avec le matériau.
Cet air doit être évacué, mais il peut contenir des particules de poussière qui ne doivent pas être rejetées directement dans l’environnement.
Le filtre dépoussiéreur remplit donc deux fonctions essentielles :
- Séparation des poussières : il retient les particules solides entraînées par l’air sortant.
- Gestion de l’air : il permet son évacuation dans les conditions de fonctionnement prévues pour le système.
Un filtre mal dimensionné ou colmaté peut perturber l’évacuation de l’air et provoquer une augmentation de la pression interne.
La filtration ne doit donc pas être considérée uniquement comme une mesure de réduction des émissions, mais aussi comme un élément important de la gestion opérationnelle du chargement.
Remplissage des silos par transport mécanique
Le chargement pneumatique n’est pas la seule solution disponible. Selon le matériau et l’agencement de l’installation, le remplissage peut également être réalisé à l’aide de systèmes de transport mécanique.
Parmi les technologies utilisées dans l’industrie figurent :
- Convoyeurs à vis : ils déplacent les matériaux en vrac à l’aide d’une vis rotative à l’intérieur d’une structure fermée.
- Élévateurs à godets : ils permettent le transport vertical de matériaux granulaires et de certains autres produits en vrac.
- Convoyeurs à bande : ils sont principalement utilisés pour les matériaux granulaires et les produits adaptés au transport sur bande.
Le choix dépend de la granulométrie, de la masse volumique apparente, de l’écoulement, de l’abrasivité et de la distance de transport.
Ces technologies constituent des méthodes générales de remplissage et ne font pas nécessairement partie des équipements standard de tous les modèles de silos Poggi.
Comment contrôler la quantité de matériau introduite dans un silo ?
Les opérations de remplissage peuvent être surveillées à l’aide d’indicateurs de niveau ou de systèmes de pesage.
Les indicateurs de niveau détectent certains seuils ou, avec des équipements spécifiques, permettent une mesure continue du niveau du matériau.
Les systèmes de pesage peuvent utiliser des cellules de pesée installées sur les supports structurels afin de détecter les variations de masse du matériau stocké.
Les silos Poggi peuvent être équipés de systèmes de pesage électroniques affichant les données sur des terminaux numériques et permettant, sur demande, la surveillance à distance et la traçabilité des cycles de chargement et de déchargement.
Il est important de rappeler que le niveau et la masse sont deux mesures différentes : des matériaux présentant des masses volumiques apparentes différentes peuvent occuper le même volume tout en ayant des masses différentes.
Pour en savoir plus, consultez notre article sur les applications des cellules de pesée dans le pesage industriel.
Comment améliorer l’efficacité du remplissage d’un silo ?
L’efficacité du chargement des silos industriels dépend de l’intégration des équipements de transport, des conduites, de la filtration et des dispositifs de surveillance.
Les principaux aspects à prendre en compte sont :
- La compatibilité entre le matériau et le système de transport.
- Le débit de chargement nécessaire.
- Le dimensionnement de la conduite de remplissage et du filtre dépoussiéreur.
- La gestion de la pression interne.
- La surveillance du niveau haut.
- L’accessibilité des composants pour l’inspection et la maintenance.
- L’intégration aux systèmes d’automatisation de l’installation.
Pour certaines applications, les silos Poggi peuvent également être configurés avec une double conduite de remplissage, permettant l’introduction du matériau à partir de deux points distincts et pouvant améliorer la flexibilité opérationnelle.
La réduction effective des temps de chargement dépend toutefois de la configuration globale de l’installation ainsi que des capacités des systèmes de transport et de filtration.
Remplissage et sécurité des silos verticaux monolithiques Poggi
Les silos verticaux monolithiques Poggi des séries SZ, SM et SB sont conçus pour le stockage de matériaux pulvérulents et granulaires, notamment le ciment, la chaux, les cendres volantes et les prémélanges.
Fabriqués sous forme de structures monoblocs soudées en usine, ils peuvent être configurés avec des accessoires spécifiques pour le chargement, la filtration, la surveillance du niveau et la sécurité de fonctionnement.
Les composants disponibles comprennent la conduite de remplissage, le filtre dépoussiéreur, les indicateurs de niveau, la soupape de surpression et de dépression ainsi que les systèmes de commande.
La possibilité de personnaliser ces composants permet d’adapter la configuration du silo aux caractéristiques du matériau et aux exigences de l’installation.
Une fois le remplissage terminé, le matériau stocké doit être mis à disposition des étapes suivantes du processus de production. Pour approfondir ce sujet, consultez notre article sur la vidange d’un silo et son fonctionnement.
Pour identifier la configuration la plus adaptée à votre processus industriel, vous pouvez contacter l’équipe technique Poggi.
Questions fréquentes sur le remplissage des silos
Comment charger du ciment dans un silo ?
Le ciment est généralement transféré par transport pneumatique, par exemple depuis un camion-citerne raccordé à la conduite de remplissage. Pendant l’opération, l’air de transport est évacué par le système de filtration du silo.
Pourquoi la pression augmente-t-elle pendant le remplissage ?
Pendant le chargement pneumatique, de l’air pénètre dans le silo avec le matériau. Si cet air ne peut pas être correctement évacué, notamment en raison d’un filtre colmaté, la pression interne peut augmenter.
À quoi sert une soupape de surpression et de dépression ?
Il s’agit d’un dispositif mécanique qui contribue à protéger le silo contre des différences de pression excessives par rapport à l’atmosphère extérieure, dans les limites prévues lors de la conception.
Comment éviter le surremplissage d’un silo ?
Grâce à des détecteurs de niveau haut et à des fonctions d’arrêt automatique du chargement, correctement dimensionnés et intégrés à l’installation.
Peut-on surveiller le remplissage d’un silo à distance ?
Oui. Les systèmes de commande peuvent être associés à des interfaces numériques et à des solutions de surveillance à distance, selon la configuration retenue.
Peut-on remplir un silo sans transport pneumatique ?
Oui. Dans certaines applications, des convoyeurs à vis, des élévateurs à godets ou des convoyeurs à bande peuvent être utilisés selon les caractéristiques du matériau et les besoins de l’installation.
