Ein Schneckenförderer gehört zu den am häufigsten eingesetzten mechanischen Systemen für den Transport und, in bestimmten Ausführungen, die Dosierung von Schüttgütern in industriellen Anwendungen. Dank seines vergleichsweise einfachen Funktionsprinzips ermöglicht er die Förderung von pulverförmigen und körnigen Materialien entlang einer definierten Strecke und verbindet verschiedene Schritte eines Produktionsprozesses.
In industriellen Lagersystemen werden Schneckenförderer häufig eingesetzt, um Materialien aus Silos zu nachgeschalteten Anlagenkomponenten wie Mischern, Wiegesystemen, Dosiereinrichtungen und Produktionsmaschinen zu transportieren.
Doch wie funktioniert ein Schneckenförderer? Welche Unterschiede bestehen zwischen den verschiedenen Bauarten und welche Parameter sind bei der Auswahl der geeigneten Lösung zu berücksichtigen? Dieser Artikel erläutert die Funktionsweise, die wichtigsten Einsatzgebiete und die Bedeutung der Schneckenfördertechnik für das industrielle Schüttguthandling.
Was ist ein Schneckenförderer?
Ein Schneckenförderer ist eine mechanische Fördereinrichtung, die im Wesentlichen aus einer rotierenden Förderschnecke innerhalb eines Rohres oder Troges besteht. Durch die Drehbewegung der Schnecke wird das Material entlang der Förderachse vom Einlauf bis zum Auslauf bewegt.
Das Funktionsprinzip beruht auf einer rotierenden Schneckenwendel. Im industriellen Sprachgebrauch werden auch die Begriffe Förderschnecke und Schneckenförderanlage verwendet. Der Begriff Schneckenförderer bezeichnet dabei die gesamte Fördereinrichtung einschließlich Antrieb und Gehäuse.
Ein industrieller Schneckenförderer besteht in der Regel aus folgenden Komponenten:
- Schneckenwendel: das rotierende Element, das das Material bewegt.
- Schneckenwelle: sofern vorhanden, trägt sie die Wendel und überträgt das Drehmoment.
- Förderrohr oder Fördertrog: umschließt das Material während des Transports.
- Antriebseinheit: besteht üblicherweise aus einem Elektromotor und einem Getriebe.
- Einlauf- und Auslauföffnungen: ermöglichen die Materialzufuhr und den Materialaustrag.
- Lager und Dichtungen: stützen die rotierenden Bauteile und tragen zur Abdichtung bei.
Die Ausführung dieser Komponenten richtet sich nach dem Einsatzgebiet, der Förderlänge und den Eigenschaften des transportierten Materials.
Wie funktioniert ein Schneckenförderer?
Das Funktionsprinzip eines Schneckenförderers basiert auf der Drehbewegung einer Schneckenwendel innerhalb eines feststehenden Gehäuses.
Das Schüttgut gelangt über den Einlauf in den Förderer und wird durch die rotierende Wendel schrittweise zum Auslauf transportiert. Die Materialbewegung hängt von der Schneckengeometrie, der Drehzahl und dem Verhalten des Produkts innerhalb des Förderers ab.
Der Förderprozess lässt sich in vier Schritte unterteilen:
- Materialzufuhr: Das Schüttgut gelangt aus einem Trichter, Silo oder einer vorgeschalteten Anlage in den Schneckenförderer.
- Drehbewegung: Der Motor treibt die Förderschnecke über das Antriebssystem an.
- Förderung: Die rotierende Schneckenwendel bewegt das Material durch das Rohr oder den Trog.
- Materialaustrag: Das Produkt erreicht den Auslauf und wird an den nächsten Prozessschritt übergeben.
Die Förderleistung hängt von verschiedenen Faktoren ab, darunter Schneckendurchmesser, Wendelsteigung, Drehzahl, Füllungsgrad und physikalische Eigenschaften des Materials.
Daher können zwei Schneckenförderer mit ähnlichen Abmessungen unterschiedliche Leistungen erzielen, wenn sie Produkte mit verschiedenen Schüttdichten, Korngrößen oder Fließeigenschaften transportieren.
Wofür wird ein industrieller Schneckenförderer eingesetzt?
Ein industrieller Schneckenförderer dient hauptsächlich dazu, Schüttgüter zwischen verschiedenen Maschinen und Produktionsschritten zu transportieren.
Er wird insbesondere in Branchen eingesetzt, in denen pulverförmige oder körnige Produkte über vergleichsweise kurze Strecken bewegt werden müssen und gleichzeitig die Freisetzung von Material in die Umgebung begrenzt werden soll.
Typische Einsatzgebiete sind:
- Förderung von Zement und Kalk aus Lagersystemen.
- Transport von Trockenmischungen und industriellen Pulvern.
- Beschickung von Mischern und Verarbeitungsanlagen.
- Materialtransfer zwischen Produktionsmaschinen.
- Kontrollierte Materialzufuhr zu Dosiersystemen.
- Austrag von Schüttgütern aus Trichtern und Vorratsbehältern.
Ein wesentlicher Vorteil ist die Möglichkeit, Materialien innerhalb eines geschlossenen Gehäuses zu transportieren. Dies ist besonders bei staubenden Produkten von Bedeutung.
Allerdings eignen sich Schneckenförderer nicht uneingeschränkt für jedes Material. Stark abrasive, klebrige, empfindliche oder schlecht fließende Produkte können besondere konstruktive Maßnahmen oder alternative Fördertechnologien erfordern.
Welche Arten von Schneckenförderern gibt es?
Schneckenförderer lassen sich nach ihrer Einbaulage, Bauweise und Funktion innerhalb des industriellen Prozesses unterscheiden.
Horizontaler Schneckenförderer
Ein horizontaler Schneckenförderer transportiert das Material entlang einer überwiegend waagerechten Strecke.
Er wird häufig eingesetzt, um ein Silo oder einen Trichter mit einem Mischer, einer Wiegeeinrichtung oder einer anderen Produktionsanlage zu verbinden.
Die horizontale Anordnung ermöglicht in der Regel vergleichsweise einfache Förderbedingungen, sofern das Gerät für die erforderliche Förderleistung richtig dimensioniert ist.
Geneigter Schneckenförderer
Ein geneigter Schneckenförderer transportiert Material zwischen Punkten auf unterschiedlichen Höhen.
Mit zunehmender Neigung kann die Förderleistung gegenüber einem vergleichbaren horizontalen Schneckenförderer abnehmen. Das Ausmaß dieser Verringerung hängt von der Förderergeometrie und den Materialeigenschaften ab.
Der Neigungswinkel ist deshalb ein wichtiger Parameter bei der Auswahl und Dimensionierung.
Vertikaler Schneckenförderer
Ein vertikaler Schneckenförderer ist dafür ausgelegt, Schüttgüter entlang einer überwiegend senkrechten Strecke anzuheben.
Seine Funktionsweise erfordert eine spezielle Konstruktion, da das Material entgegen der Schwerkraft gefördert werden muss.
Vertikale Schneckenförderer können für bestimmte industrielle Anwendungen geeignet sein. Bei großen Förderhöhen oder hohen Förderleistungen sind sie jedoch nicht immer die effizienteste Lösung. In solchen Fällen können andere Technologien, beispielsweise Becherwerke, besser geeignet sein.
Rohrschneckenförderer und Trogschneckenförderer
Schneckenförderer unterscheiden sich auch hinsichtlich ihrer Gehäusekonstruktion.
Ein Rohrschneckenförderer besitzt eine rotierende Schnecke innerhalb eines geschlossenen Rohres und wird häufig für pulverförmige Materialien eingesetzt.
Ein Trogschneckenförderer verfügt meist über ein U-förmiges Gehäuse mit abnehmbarer Abdeckung, wodurch bestimmte Inspektions- und Wartungsarbeiten erleichtert werden können.
Die Wahl hängt vom Material, den Betriebsbedingungen sowie den Anforderungen an Reinigung und Zugänglichkeit ab.
Wie funktioniert eine Förderschnecke für Silos?
Eine häufige Anwendung ist der Einsatz einer Förderschnecke für Silos zur Entnahme und Weiterförderung gelagerter Schüttgüter.
In industriellen Lagersystemen übernimmt das Silo die Bevorratung des Materials, während der Schneckenförderer den Transport zu den nachgeschalteten Anlagenkomponenten ermöglicht.
Ein typisches Beispiel ist eine Betonmischanlage, in der Zement in einem Silo gelagert und anschließend zu einer Wiegeeinrichtung oder einem Mischer transportiert wird.
Der Ablauf umfasst in der Regel folgende Schritte:
- Das Schüttgut wird im Silo gelagert.
- Die Austragsvorrichtung ermöglicht den Materialabfluss aus dem unteren Silobereich.
- Der Schneckenförderer nimmt das Material auf und transportiert es entlang der vorgesehenen Strecke.
- Das Produkt wird an die nächste Anlagenkomponente übergeben.
Wichtig ist die Unterscheidung zwischen der Silobefüllung, die bei pulverförmigen Materialien häufig pneumatisch erfolgt, und dem anschließenden Materialaustrag, für den mechanische Fördersysteme eingesetzt werden können.
Die Auswahl der Austragstechnologie hängt von den Materialeigenschaften und der Gesamtkonfiguration der Anlage ab.
Weitere Informationen finden Sie in unserem Artikel darüber, wie ein Silo entleert wird.
Wie funktioniert ein Trichter mit Förderschnecke?
Die Kombination aus Trichter und Förderschnecke wird eingesetzt, wenn Schüttgut aufgenommen und kontrolliert an eine nachgeschaltete Anlage weitergegeben werden soll.
Der Trichter sammelt das Material und führt es zur unteren Auslauföffnung. Die Förderschnecke übernimmt anschließend den Weitertransport.
Bei dieser Konfiguration spielen die Fließeigenschaften des Materials eine besonders wichtige Rolle. Die Trichtergeometrie, die Neigung der Wände und die Abmessungen des Auslaufs beeinflussen die Gleichmäßigkeit der Materialzufuhr.
Schlecht fließende Materialien können zur Brückenbildung oder Schachtbildung neigen. Dadurch kann der Materialfluss unterbrochen oder ungleichmäßig werden.
Aus diesem Grund müssen Förderschnecke und Trichter aufeinander abgestimmt und unter Berücksichtigung der physikalischen Eigenschaften des Produkts dimensioniert werden.
Was ist der Unterschied zwischen einem Schneckenförderer und einer Dosierschnecke?
Der wesentliche Unterschied zwischen einem Schneckenförderer und einer Dosierschnecke liegt in ihrer Funktion innerhalb des Produktionsprozesses.
Ein Schneckenförderer dient in erster Linie dazu, Material von einem Punkt zum anderen zu transportieren. Beispielsweise kann er Zement aus einem Lagersilo zu einer Wiegeeinrichtung oder einem Mischer fördern. Im Mittelpunkt steht dabei die erforderliche Förderleistung.
Eine Dosierschnecke hingegen ist darauf ausgelegt, einem Prozess eine kontrollierte Materialmenge zuzuführen. Ihre Drehzahl kann zur Regulierung des Materialstroms angepasst werden. Wenn eine höhere Dosiergenauigkeit erforderlich ist, kann sie mit Wiegetechnik kombiniert werden.
Zusammengefasst: Ein Schneckenförderer transportiert Material, während eine Dosierschnecke die Materialzufuhr zu einem Prozess regelt. Beide Systeme beruhen auf einem ähnlichen mechanischen Prinzip, unterscheiden sich jedoch in ihren Konstruktions- und Regelungsanforderungen.
Bei der Schneckendosierung kann die Fördermenge durch Veränderung der Drehzahl beeinflusst werden, sofern die Zuführbedingungen und das Materialverhalten ausreichend konstant bleiben.
Bei Anwendungen mit hohen Genauigkeitsanforderungen können Wiege- und Regelungssysteme integriert werden. Die Drehzahl allein gewährleistet keinen konstanten Massenstrom, wenn sich der Füllungsgrad der Schnecke oder die Schüttdichte des Materials verändert.
Wie wird ein Schneckenförderer dimensioniert?
Die richtige Dimensionierung eines Schneckenförderers ist entscheidend, um die erforderliche Förderleistung zu erreichen, den Verschleiß zu begrenzen und geeignete Betriebsbedingungen sicherzustellen.
Zu den wichtigsten Auslegungsparametern gehören:
- Schneckendurchmesser: beeinflusst das mögliche Fördervolumen.
- Wendelsteigung: bestimmt die Geometrie der Materialbewegung entlang des Förderers.
- Drehzahl: wirkt sich auf die Förderleistung und die Materialbeanspruchung aus.
- Förderlänge: beeinflusst die mechanische Konstruktion und den Leistungsbedarf.
- Neigungswinkel: verändert das Materialverhalten und die tatsächlich erreichbare Förderleistung.
- Füllungsgrad: beschreibt den Anteil des verfügbaren Förderquerschnitts, der mit Material gefüllt ist.
- Materialeigenschaften: insbesondere Schüttdichte, Korngröße, Feuchtigkeit, Abrasivität und Fließfähigkeit.
Grundsätzlich hängt die theoretische volumetrische Förderleistung vom nutzbaren Förderquerschnitt, der Wendelsteigung und der Drehzahl ab. Für die tatsächliche Förderleistung müssen zusätzlich Einflüsse wie Füllungsgrad, Neigung und Materialverhalten berücksichtigt werden.
Zur Umrechnung des Volumenstroms in einen Massenstrom ist die Schüttdichte des Produkts erforderlich.
Es reicht daher nicht aus, einen Schneckenförderer ausschließlich anhand seines Durchmessers oder seiner Motorleistung auszuwählen. Das gesamte Fördersystem muss betrachtet werden.
Welche Materialien können mit Schneckenförderern transportiert werden?
Schneckenförderer für Schüttgüter werden in zahlreichen Industriezweigen für den Transport pulverförmiger und körniger Produkte eingesetzt, sofern deren physikalische Eigenschaften mit dieser Fördertechnik vereinbar sind.
Typische Beispiele sind:
- Zement: wird in Betonmischanlagen häufig mit Förderschnecken transportiert.
- Kalk: erfordert besondere Aufmerksamkeit hinsichtlich Fließverhalten und Staubmanagement.
- Flugasche: kann mit entsprechend ausgelegten Fördersystemen bewegt werden.
- Trockenmischungen: kommen in zahlreichen industriellen Anwendungen und im Bauwesen zum Einsatz.
- Körnige Materialien: können abhängig von Korngröße, Abrasivität und weiteren physikalischen Eigenschaften gefördert werden.
Bei der Auswahl der Anlage müssen die Materialeigenschaften stets berücksichtigt werden. Bestimmte Produkte erfordern besondere Maßnahmen, um Anhaftungen, Verschleiß, Materialansammlungen oder die Beschädigung einzelner Partikel zu begrenzen.
Wenn Materialien explosionsfähige Staubatmosphären bilden können, müssen außerdem die entsprechenden Gefährdungsbeurteilungen und Schutzmaßnahmen berücksichtigt werden.
Welche Probleme treten bei Schneckenförderern häufig auf?
Wie jede Anlage zur Schüttgutförderung benötigt auch ein industrieller Schneckenförderer geeignete Inspektions- und Wartungsmaßnahmen.
Zu den häufigsten Betriebsproblemen gehören:
Verstopfung des Förderers
Materialansammlungen innerhalb des Rohres oder Troges können die Drehbewegung der Schnecke behindern.
Mögliche Ursachen sind eine übermäßige Materialzufuhr, schlechte Fließeigenschaften, Feuchtigkeit oder Betriebsbedingungen außerhalb der vorgesehenen Auslegungsparameter.
Verschleiß der Schneckenwendel
Der kontinuierliche Kontakt mit abrasiven Materialien kann zu einem fortschreitenden Verschleiß der Schneckenwendel und der Innenflächen führen.
Die Auswahl der Werkstoffe und die Wartungsintervalle sollten deshalb auf die Eigenschaften des transportierten Produkts abgestimmt werden.
Überlastung des Motors
Ein erhöhter Drehwiderstand kann zu einer stärkeren Stromaufnahme des Motors und zu zusätzlichen mechanischen Belastungen führen.
Die Anlage muss über geeignete elektrische und mechanische Schutzeinrichtungen verfügen, die auf die Betriebsbedingungen abgestimmt sind.
Sicherheitsrisiken im Betrieb
Rotierende Bauteile stellen bei Inspektions-, Reinigungs- und Wartungsarbeiten erhebliche Gefahren dar.
Bewegliche Teile müssen ausreichend geschützt sein. Vor jedem Eingriff ist die Anlage stillzusetzen, von ihren Energiequellen zu trennen und gemäß den geltenden Sicherheitsverfahren gegen unbeabsichtigtes Wiederanlaufen zu sichern.
Manuelle Eingriffe in einen Schneckenförderer dürfen niemals erfolgen, solange sich rotierende Bauteile bewegen oder unerwartet wieder anlaufen können.
Welche Vorteile und Grenzen haben Schneckenförderer?
Die weite Verbreitung der Schneckenfördertechnik in der Industrie beruht auf ihrer Vielseitigkeit und der Möglichkeit, sie in vergleichsweise kompakte Materialtransportsysteme zu integrieren.
Zu den wichtigsten Vorteilen gehören:
- Fördermöglichkeiten für unterschiedliche pulverförmige und körnige Materialien.
- Kompakte Bauweisen zur Verbindung benachbarter Anlagenkomponenten.
- Materialtransport innerhalb geschlossener Rohre oder Tröge.
- Mögliche Integration von Systemen zur Förderstromregelung.
- Verfügbarkeit horizontaler und geneigter Ausführungen.
Allerdings sind auch bestimmte Grenzen zu berücksichtigen:
- Möglicher Verschleiß bei abrasiven Materialien.
- Verringerung der Förderleistung bei bestimmten Neigungswinkeln.
- Energiebedarf und mechanische Belastungen in Abhängigkeit von Förderlänge und Betriebsbedingungen.
- Mögliche Beschädigung besonders empfindlicher Materialien.
- Besondere konstruktive Anforderungen bei schlecht fließenden Produkten.
Die Schneckenförderung sollte daher mit alternativen Technologien wie pneumatischer Förderung, Becherwerken und Gurtförderern verglichen werden.
Die Bedeutung von Schneckenförderern in industriellen Lagersystemen
In Industrieanlagen sind die Lagerung und der Transport von Materialien eng miteinander verbunden.
Ein Silo stellt die Lagerkapazität für eine bestimmte Menge Schüttgut bereit, während Austrags- und Fördereinrichtungen das Material für die nachfolgenden Produktionsschritte verfügbar machen.
Ein Schneckenförderer für Silos ist eine mögliche Lösung für diese Verbindung, insbesondere wenn pulverförmige Materialien über vergleichsweise kurze Strecken transportiert werden müssen.

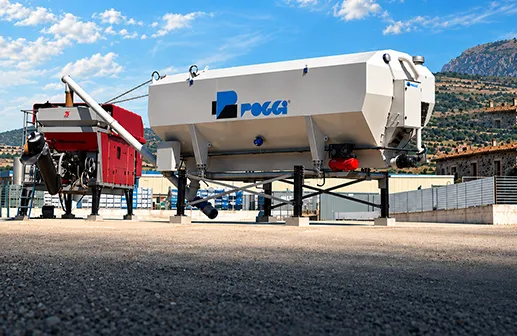

Die vertikalen Monoblock-Silos von Poggi sind für die Lagerung von Schüttgütern wie Zement, Kalk, Flugasche und Trockenmischungen ausgelegt. Sie können entsprechend den Materialeigenschaften und den Anforderungen der jeweiligen Anlage konfiguriert werden.
Bei der Planung eines industriellen Lagersystems muss auch berücksichtigt werden, wie das Material ausgetragen, transportiert und im Produktionsprozess verwendet wird.
Deshalb ist es wichtig, die Verbindungen zwischen dem Silo, den Austragsvorrichtungen, den Trichtern und den Fördereinrichtungen zu bewerten, einschließlich Schneckenförderern, sofern diese im Projekt vorgesehen sind.
Weitere Informationen finden Sie in unserem Artikel darüber, wie ein industrielles Lagersilo funktioniert.
Wenn Sie ein Schüttgutlagersystem planen oder modernisieren möchten, kontaktieren Sie Poggi, um die geeignete Lagerkonfiguration für Ihre Anlage zu besprechen.
Häufig gestellte Fragen zu Schneckenförderern
Wie funktioniert ein Schneckenförderer?
Ein Schneckenförderer nutzt eine rotierende Schneckenwendel, um Schüttgüter innerhalb eines Rohres oder Troges vom Einlauf zum Auslauf zu bewegen.
Was ist ein industrieller Schneckenförderer?
Es handelt sich um eine mechanische Fördereinrichtung, die pulverförmige oder körnige Materialien mithilfe einer motorgetriebenen Schneckenwendel transportiert.
Was ist eine Dosierschnecke?
Eine Dosierschnecke ist eine Einrichtung zur kontrollierten Materialzufuhr in einen Produktionsprozess. Die Dosiergenauigkeit hängt von der Konstruktion, dem Regelungssystem und den Materialeigenschaften ab.
Wofür wird eine Zementförderschnecke verwendet?
Eine Zementförderschnecke wird häufig eingesetzt, um Zement aus einem Lagersilo zu Wiegesystemen, Mischern oder anderen Produktionsanlagen zu transportieren.
Wie wird ein Schneckenförderer dimensioniert?
Die Dimensionierung berücksichtigt die erforderliche Förderleistung, Schneckendurchmesser und Wendelsteigung, Drehzahl, Förderlänge, Neigungswinkel und physikalische Eigenschaften des Materials.
Was ist der Unterschied zwischen horizontalen und vertikalen Schneckenförderern?
Ein horizontaler Schneckenförderer bewegt Material entlang einer überwiegend waagerechten Strecke. Ein vertikaler Schneckenförderer ist speziell dafür ausgelegt, Material entgegen der Schwerkraft anzuheben.
Welche Sicherheitsrisiken bestehen bei Schneckenförderern?
Zu den wichtigsten Risiken zählen der Kontakt mit rotierenden Bauteilen, Verstopfungen, mechanische Überlastungen und Gefahren durch das transportierte Material. Geeignete Schutzeinrichtungen und Wartungsverfahren sind erforderlich.
Kann ein Schneckenförderer an einen Trichter angeschlossen werden?
Ja. Ein Trichter und ein Schneckenförderer können gemeinsam eingesetzt werden, um Schüttgut aufzunehmen und zu nachgeschalteten Anlagenkomponenten zu transportieren. Beide Elemente müssen entsprechend den Fließeigenschaften des Produkts ausgelegt werden.
