El transportador de tornillo sin fin es uno de los sistemas mecánicos más utilizados en la industria para transportar y, en determinadas configuraciones, dosificar materiales a granel. Gracias a un principio de funcionamiento relativamente sencillo, permite desplazar productos en polvo y granulados a lo largo de un recorrido definido, conectando diferentes etapas de un proceso productivo.
En los sistemas de almacenamiento industrial, los transportadores de tornillo sin fin se utilizan frecuentemente para trasladar materiales desde los silos hasta los equipos posteriores, como mezcladoras, sistemas de pesaje, unidades de dosificación y maquinaria de producción.
Pero ¿cómo funciona un transportador de tornillo sin fin? ¿Qué diferencias existen entre los distintos tipos y qué parámetros deben tenerse en cuenta para seleccionar la solución más adecuada? Analizamos las características de esta tecnología, sus principales aplicaciones y su función en la manipulación de materiales a granel.
¿Qué es un transportador de tornillo sin fin?
Un transportador de tornillo sin fin, también denominado transportador helicoidal, es un dispositivo mecánico formado principalmente por una hélice que gira dentro de un tubo o una artesa. La rotación del tornillo provoca el avance del material a lo largo del eje del transportador, desde la entrada de alimentación hasta el punto de descarga.
Su principio de funcionamiento se basa en el movimiento de una hélice giratoria. En el ámbito industrial también se utilizan expresiones como sinfín transportador o transportador de tornillo, dependiendo del sector y del país.
Un transportador helicoidal industrial está compuesto generalmente por:
- Hélice: el elemento giratorio encargado de desplazar el material.
- Eje central: cuando está presente, sostiene la hélice y transmite el movimiento.
- Tubo o artesa: contiene el material durante el transporte.
- Unidad motriz: normalmente formada por un motor eléctrico y un reductor.
- Bocas de entrada y salida: permiten la alimentación y descarga del producto.
- Soportes y juntas: sostienen los componentes giratorios y contribuyen a contener el material.
La configuración de estos componentes varía según la aplicación, la longitud del transportador y las características del producto transportado.
¿Cómo funciona un transportador de tornillo sin fin?
El funcionamiento de un transportador de tornillo sin fin se basa en la rotación de una hélice dentro de una estructura fija.
El material entra por la boca de alimentación y avanza progresivamente hacia la salida gracias al movimiento de las espiras. Este desplazamiento depende de la geometría del tornillo, su velocidad de rotación y el comportamiento del producto dentro del transportador.
El proceso puede dividirse en cuatro etapas:
- Alimentación: el material entra en el transportador desde una tolva, un silo u otro equipo.
- Rotación: el motor acciona el tornillo helicoidal mediante el sistema de transmisión.
- Transporte: la hélice giratoria desplaza el material a lo largo del tubo o la artesa.
- Descarga: el producto alcanza la salida y se transfiere a la siguiente fase del proceso.
La capacidad de transporte depende de diversos factores, entre ellos el diámetro del tornillo, el paso de la hélice, la velocidad de rotación, el grado de llenado y las propiedades físicas del material.
Por este motivo, dos transportadores con dimensiones similares pueden ofrecer rendimientos diferentes cuando trabajan con productos que presentan distintas densidades aparentes, granulometrías o características de fluidez.
¿Para qué sirve un transportador helicoidal industrial?
Un transportador helicoidal industrial se utiliza principalmente para trasladar materiales a granel entre diferentes máquinas y etapas de producción.
Es especialmente habitual en sectores donde es necesario mover productos en polvo o granulados a distancias relativamente cortas, a menudo con la necesidad de limitar la dispersión del material en el entorno.
Entre sus aplicaciones más comunes se encuentran:
- Transporte de cemento y cal desde sistemas de almacenamiento.
- Manipulación de premezclas secas y polvos industriales.
- Alimentación de mezcladoras y equipos de procesamiento.
- Transferencia de materiales granulados entre máquinas.
- Alimentación controlada de sistemas de dosificación.
- Extracción de materiales desde tolvas y depósitos de almacenamiento.
Una de sus principales ventajas es la posibilidad de transportar el material dentro de una estructura cerrada, algo especialmente útil cuando se manipulan productos pulverulentos.
Sin embargo, los transportadores helicoidales no son adecuados para todos los materiales. Los productos muy abrasivos, pegajosos, frágiles o con dificultades de flujo pueden requerir soluciones específicas u otras tecnologías de transporte.
¿Cuáles son los principales tipos de transportadores de tornillo sin fin?
Los transportadores de tornillo sin fin pueden clasificarse según su orientación, construcción y función dentro del proceso industrial.
Transportador de tornillo sin fin horizontal
El transportador helicoidal horizontal desplaza el material a lo largo de un recorrido predominantemente horizontal.
Se utiliza habitualmente para conectar un silo o una tolva con una mezcladora, un sistema de pesaje u otro equipo de producción.
Esta configuración ofrece generalmente condiciones de transporte relativamente sencillas, siempre que el equipo esté correctamente dimensionado para la capacidad requerida.
Transportador de tornillo sin fin inclinado
El transportador helicoidal inclinado permite trasladar el material entre puntos situados a diferentes alturas.
A medida que aumenta la inclinación, la capacidad de transporte puede disminuir respecto a la de un transportador horizontal equivalente. Esta reducción depende de la geometría del equipo y de las propiedades del material.
Por ello, la inclinación constituye un parámetro importante durante la selección y el dimensionamiento.
Transportador de tornillo sin fin vertical
El transportador helicoidal vertical está diseñado para elevar materiales a granel siguiendo un recorrido predominantemente vertical.
Su funcionamiento requiere un diseño específico, ya que el material debe desplazarse en sentido contrario a la gravedad.
Los transportadores helicoidales verticales pueden utilizarse en determinadas aplicaciones industriales, aunque no siempre representan la solución más eficiente para grandes alturas o capacidades elevadas. En estos casos, otras tecnologías, como los elevadores de cangilones, pueden resultar más adecuadas.
Transportador tubular y transportador de artesa
Los transportadores helicoidales también se diferencian por la estructura que contiene el material.
Un transportador helicoidal tubular dispone de una hélice giratoria dentro de un tubo cerrado y se utiliza frecuentemente para transportar materiales en polvo.
Un transportador helicoidal de artesa, normalmente con una estructura en forma de U y una cubierta desmontable, puede facilitar determinadas operaciones de inspección y mantenimiento.
La elección depende del material, las condiciones de funcionamiento y las necesidades de limpieza y accesibilidad.

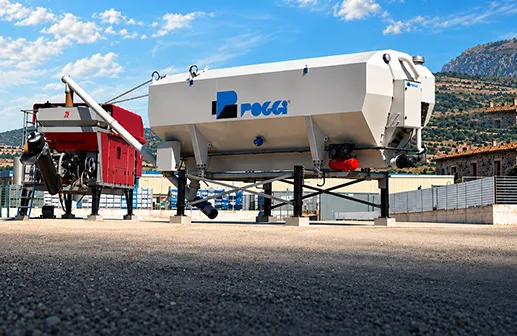

¿Cómo funciona un tornillo sin fin para silos?
Una de las aplicaciones más habituales es el uso de un tornillo sin fin para silos para extraer y transportar los materiales almacenados.
En los sistemas de almacenamiento industrial, el silo permite acumular el producto, mientras que el transportador helicoidal lo traslada hacia los equipos posteriores.
Un ejemplo típico es una planta de hormigón, donde el cemento se almacena en un silo y posteriormente se transporta hacia un sistema de pesaje o una mezcladora.
El proceso comprende generalmente las siguientes etapas:
- El material a granel se almacena dentro del silo.
- El sistema de descarga permite que el producto salga por la parte inferior.
- El transportador de tornillo sin fin recibe el material y lo desplaza a lo largo del recorrido previsto.
- El producto llega al siguiente equipo del proceso.
Es importante distinguir entre el llenado del silo, que para los materiales en polvo suele realizarse mediante transporte neumático, y la posterior extracción del producto, que puede efectuarse mediante sistemas mecánicos.
La selección de la tecnología de extracción depende de las características del material y de la configuración general de la instalación.
Para profundizar en esta operación, consulta nuestro artículo sobre cómo se vacía un silo.
¿Cómo funciona una tolva con tornillo sin fin?
La combinación de una tolva con tornillo sin fin se utiliza cuando es necesario recoger un material a granel y transferirlo de forma controlada hacia otro equipo.
La tolva almacena y dirige el producto hacia su salida inferior, mientras que el transportador helicoidal se encarga de desplazarlo hacia la siguiente etapa del proceso.
En esta configuración, el comportamiento del material es especialmente importante. La geometría de la tolva, la inclinación de sus paredes y las dimensiones de la salida influyen en la regularidad de la alimentación.
Los materiales con poca fluidez pueden formar puentes o canales de flujo, provocando interrupciones o irregularidades en la descarga.
Por este motivo, el transportador debe dimensionarse conjuntamente con la tolva, teniendo en cuenta las propiedades físicas del producto.
¿Cuál es la diferencia entre un transportador helicoidal y un dosificador de tornillo?
La principal diferencia entre un transportador helicoidal y un dosificador de tornillo está relacionada con la función que desempeñan dentro del proceso industrial.
Un transportador helicoidal está diseñado principalmente para desplazar material de un punto a otro. Por ejemplo, puede trasladar cemento desde un silo de almacenamiento hasta un sistema de pesaje o una mezcladora. Su objetivo principal es garantizar la capacidad de transporte necesaria.
Un dosificador de tornillo, en cambio, está diseñado para alimentar un proceso con una cantidad controlada de material. Su velocidad de rotación puede ajustarse para regular el caudal y puede combinarse con equipos de pesaje cuando se necesita una mayor precisión de dosificación.
En resumen, el transportador helicoidal desplaza el material, mientras que el dosificador de tornillo controla su alimentación al proceso. Ambos utilizan un principio mecánico similar, pero sus requisitos de diseño y control son diferentes.
En las aplicaciones de dosificación mediante tornillo, modificar la velocidad de rotación permite regular la cantidad de producto suministrada, siempre que las condiciones de alimentación y el comportamiento del material sean suficientemente constantes.
Cuando se requiere una precisión elevada, el sistema puede incorporar dispositivos de pesaje y regulación. La velocidad de rotación por sí sola no garantiza un caudal másico constante si cambia el grado de llenado del tornillo o la densidad aparente del material.
¿Cómo se dimensiona un transportador de tornillo sin fin?
El dimensionamiento de un transportador helicoidal es fundamental para alcanzar la capacidad requerida, controlar el desgaste y mantener condiciones de funcionamiento adecuadas.
Los principales parámetros de diseño son:
- Diámetro del tornillo: influye en el volumen de material que puede transportarse.
- Paso de la hélice: determina la geometría del desplazamiento del producto.
- Velocidad de rotación: afecta a la capacidad y a las condiciones de transporte.
- Longitud del transportador: influye en la configuración mecánica y la potencia necesaria.
- Inclinación: modifica el comportamiento del material y la capacidad real de transporte.
- Grado de llenado: representa la proporción de la sección disponible ocupada por el material.
- Propiedades del producto: densidad aparente, granulometría, humedad, abrasividad y fluidez.
En términos generales, la capacidad volumétrica teórica depende de la sección útil de transporte, el paso del tornillo y la velocidad de rotación. La capacidad real también requiere considerar factores de corrección relacionados con el grado de llenado, la inclinación y el comportamiento del material.
Para convertir la capacidad volumétrica en caudal másico es necesario tener en cuenta la densidad aparente del producto.
Por tanto, no es suficiente seleccionar un transportador helicoidal basándose únicamente en su diámetro o en la potencia del motor. Debe evaluarse el sistema de transporte en su conjunto.
¿Qué materiales pueden transportarse mediante un tornillo sin fin?
Los transportadores helicoidales para materiales a granel se utilizan en numerosos sectores industriales para mover productos en polvo y granulados, siempre que sus propiedades físicas sean compatibles con este método de transporte.
Entre los ejemplos más comunes se encuentran:
- Cemento: transportado frecuentemente mediante tornillos sin fin en plantas de hormigón.
- Cal: requiere especial atención a las propiedades de flujo y al control del polvo.
- Cenizas volantes: pueden manipularse mediante sistemas correctamente dimensionados.
- Premezclas secas: utilizadas en numerosas aplicaciones industriales y de construcción.
- Materiales granulados: según su granulometría, abrasividad y otras características físicas.
La selección del equipo debe considerar siempre las características del material. Algunos productos pueden requerir medidas específicas para reducir la adherencia, el desgaste, la acumulación o la degradación de las partículas.
Cuando los materiales pueden generar atmósferas explosivas de polvo, también deben contemplarse las evaluaciones de riesgos y las medidas de protección aplicables.
¿Cuáles son los problemas más frecuentes de un transportador helicoidal?
Como cualquier equipo de manipulación de materiales a granel, un transportador helicoidal industrial necesita inspecciones y mantenimiento adecuados.
Entre los problemas operativos más frecuentes se encuentran:
Obstrucción del transportador
La acumulación de material dentro del tubo o la artesa puede dificultar la rotación del tornillo.
Entre las posibles causas se encuentran una alimentación excesiva, la escasa fluidez del producto, la presencia de humedad o condiciones de funcionamiento que superan los parámetros de diseño.
Desgaste de la hélice
El contacto continuo con materiales abrasivos puede provocar el desgaste progresivo de las espiras y las superficies internas.
La selección de los materiales de fabricación y los intervalos de mantenimiento deben tener en cuenta las características del producto transportado.
Sobrecarga del motor
Un aumento de la resistencia a la rotación puede provocar un incremento del consumo eléctrico del motor y de las solicitaciones mecánicas.
El equipo debe disponer de protecciones eléctricas y mecánicas adecuadas a sus condiciones de funcionamiento.
Riesgos para la seguridad
Los componentes giratorios representan riesgos importantes durante las operaciones de inspección, limpieza y mantenimiento.
Las partes móviles deben estar correctamente protegidas. Antes de cualquier intervención, es necesario detener el equipo, aislarlo de sus fuentes de energía y asegurarlo conforme a los procedimientos de seguridad aplicables.
No deben realizarse intervenciones manuales dentro de un transportador helicoidal mientras los componentes giratorios estén en movimiento o puedan ponerse en marcha inesperadamente.
¿Cuáles son las ventajas y limitaciones de los transportadores de tornillo sin fin?
La amplia utilización de los sistemas de transporte helicoidal en la industria se debe a su versatilidad y a la posibilidad de integrarlos en instalaciones de manipulación relativamente compactas.
Entre sus principales ventajas destacan:
- La posibilidad de transportar diferentes materiales en polvo y granulados.
- Configuraciones compactas para conectar equipos próximos.
- Transporte del material dentro de tubos o artesas cerradas.
- Posibilidad de integración con sistemas de regulación del caudal.
- Disponibilidad de configuraciones horizontales e inclinadas.
Sin embargo, también deben considerarse algunas limitaciones:
- Posible desgaste al transportar materiales abrasivos.
- Reducción de la capacidad de transporte con determinadas inclinaciones.
- Consumo energético y esfuerzos mecánicos relacionados con la longitud y las condiciones de funcionamiento.
- Posible deterioro de materiales especialmente frágiles.
- Necesidad de diseños específicos para productos con dificultades de flujo.
Por estas razones, el transporte mediante tornillo sin fin debe evaluarse junto con otras tecnologías, como el transporte neumático, los elevadores de cangilones y las cintas transportadoras.
El papel de los transportadores helicoidales en los sistemas de almacenamiento industrial
En una instalación industrial, el almacenamiento y la manipulación de materiales son dos funciones estrechamente relacionadas.
Un silo permite almacenar una determinada cantidad de producto a granel, mientras que los equipos de extracción y transporte hacen que ese material esté disponible para las siguientes etapas de producción.
El transportador de tornillo sin fin para silos representa una de las soluciones que pueden establecer esta conexión, especialmente cuando es necesario trasladar materiales pulverulentos a distancias relativamente cortas.
Los silos verticales monolíticos Poggi están diseñados para el almacenamiento de materiales a granel, incluidos cemento, cal, cenizas volantes y premezclas secas, y pueden configurarse según las características del producto y las necesidades de la instalación.
El diseño de un sistema de almacenamiento industrial también requiere considerar cómo se extraerá, transportará y utilizará el material dentro del proceso productivo.
Por ello, es importante evaluar las conexiones entre el silo, los dispositivos de descarga, las tolvas y los equipos de manipulación, incluidos los transportadores helicoidales cuando estén previstos en el proyecto.
Para obtener una visión más amplia, consulta nuestro artículo sobre cómo funciona un silo de almacenamiento industrial.
Si estás diseñando o modernizando un sistema de almacenamiento de materiales a granel, contacta con Poggi para estudiar la configuración de almacenamiento más adecuada para tu instalación.
Preguntas frecuentes sobre los transportadores de tornillo sin fin
¿Cómo funciona un transportador de tornillo sin fin?
Un transportador de tornillo sin fin utiliza una hélice giratoria para desplazar materiales a granel dentro de un tubo o una artesa, desde la entrada de alimentación hasta el punto de descarga.
¿Qué es un transportador helicoidal industrial?
Es un dispositivo mecánico utilizado para transportar materiales en polvo o granulados mediante un tornillo helicoidal accionado por un motor.
¿Qué es un dosificador de tornillo?
Es un equipo diseñado para alimentar un proceso con un caudal controlado de material. La precisión depende del diseño del equipo, el sistema de regulación y las características del producto.
¿Para qué sirve un tornillo sin fin para cemento?
Se utiliza habitualmente para trasladar cemento desde un silo de almacenamiento hasta sistemas de pesaje, mezcladoras u otros equipos de producción.
¿Cómo se dimensiona un transportador helicoidal?
El dimensionamiento depende de la capacidad requerida, el diámetro y paso del tornillo, la velocidad de rotación, la longitud, la inclinación y las propiedades físicas del material.
¿Qué diferencia existe entre un transportador helicoidal horizontal y uno vertical?
El transportador horizontal mueve el material a lo largo de un recorrido predominantemente horizontal. El vertical está diseñado específicamente para elevar el material en sentido contrario a la gravedad.
¿Cuáles son los principales riesgos de seguridad de un transportador helicoidal?
Los riesgos principales incluyen el contacto con componentes giratorios, las obstrucciones, las sobrecargas mecánicas y los peligros asociados al producto transportado. Son esenciales las protecciones y los procedimientos de mantenimiento adecuados.
¿Se puede conectar un transportador de tornillo sin fin a una tolva?
Sí. Una tolva y un transportador helicoidal pueden trabajar conjuntamente para recoger material a granel y transferirlo a los equipos posteriores. Ambos componentes deben dimensionarse según las propiedades de flujo del producto.
