Le convoyeur à vis est l’un des systèmes mécaniques les plus utilisés dans l’industrie pour le transport et, dans certaines configurations, le dosage des matériaux en vrac. Grâce à un principe de fonctionnement relativement simple, il permet de déplacer des poudres et des produits granulaires le long d’un parcours défini, en reliant différentes étapes d’un processus de production.
Dans les installations de stockage industriel, les convoyeurs à vis sont fréquemment utilisés pour transférer les matériaux des silos vers les équipements situés en aval, notamment les mélangeurs, les systèmes de pesage, les unités de dosage et les machines de production.
Mais comment fonctionne un convoyeur à vis ? Quelles sont les différences entre les différents types et quels paramètres faut-il prendre en compte pour choisir la solution la plus adaptée ? Examinons les caractéristiques de cette technologie, ses principales applications et son rôle dans la manutention des matériaux en vrac.
Qu’est-ce qu’un convoyeur à vis ?
Un convoyeur à vis est un dispositif mécanique constitué principalement d’une vis hélicoïdale tournant à l’intérieur d’un tube ou d’une auge. La rotation de la vis provoque la progression du matériau le long de l’axe du convoyeur, depuis le point d’alimentation jusqu’à la sortie.
Son principe repose sur le mouvement d’une hélice rotative. L’expression vis sans fin est également couramment employée, mais elle peut désigner d’autres composants mécaniques, notamment dans les systèmes de transmission. Pour le transport industriel de matériaux en vrac, le terme convoyeur à vis est généralement plus précis.
Un convoyeur à vis industriel comprend généralement :
- Une spire hélicoïdale : l’élément rotatif chargé de déplacer le matériau.
- Un arbre central : lorsqu’il est présent, il soutient les spires et transmet le couple.
- Un tube ou une auge : la structure qui contient le matériau pendant son déplacement.
- Un groupe d’entraînement : généralement composé d’un moteur électrique et d’un réducteur.
- Des ouvertures d’entrée et de sortie : elles permettent l’alimentation et l’évacuation du produit.
- Des paliers et des joints d’étanchéité : ils soutiennent les composants rotatifs et contribuent au confinement du matériau.
La configuration de ces éléments varie selon l’application, la longueur du convoyeur et les caractéristiques du produit transporté.
Comment fonctionne un convoyeur à vis ?
Le principe de fonctionnement d’un convoyeur à vis repose sur la rotation d’une vis hélicoïdale à l’intérieur d’une enveloppe fixe.
Le matériau entre par l’ouverture d’alimentation et progresse vers la sortie sous l’action des spires en rotation. Son déplacement dépend de la géométrie de la vis, de sa vitesse de rotation et du comportement du produit à l’intérieur du convoyeur.
Le processus comprend quatre étapes principales :
- Alimentation : le matériau entre dans le convoyeur depuis une trémie, un silo ou un équipement situé en amont.
- Rotation : le moteur entraîne la vis hélicoïdale par l’intermédiaire du système de transmission.
- Transport : les spires en rotation font progresser le matériau dans le tube ou l’auge.
- Déchargement : le produit atteint la sortie et est transféré vers l’étape suivante du processus.
Le débit de transport dépend de plusieurs facteurs, notamment du diamètre de la vis, du pas de l’hélice, de la vitesse de rotation, du taux de remplissage et des propriétés physiques du matériau.
Deux convoyeurs présentant des dimensions similaires peuvent donc offrir des performances différentes lorsqu’ils transportent des produits dont la masse volumique apparente, la granulométrie ou les propriétés d’écoulement ne sont pas identiques.
À quoi sert un convoyeur à vis industriel ?
Un convoyeur à vis industriel sert principalement à transférer des matériaux en vrac entre différentes machines et étapes de production.
Il est particulièrement répandu dans les secteurs où les poudres et les produits granulaires doivent être déplacés sur des distances relativement courtes, souvent avec la nécessité de limiter leur dispersion dans l’environnement.
Parmi les applications les plus courantes figurent :
- Le transport du ciment et de la chaux depuis les systèmes de stockage.
- La manutention des prémélanges secs et des poudres industrielles.
- L’alimentation des mélangeurs et des équipements de transformation.
- Le transfert de matériaux granulaires entre différentes machines.
- L’alimentation contrôlée des systèmes de dosage.
- L’extraction des matériaux depuis les trémies et les réservoirs de stockage.
L’un des principaux avantages de cette technologie réside dans la possibilité de transporter le matériau à l’intérieur d’une structure fermée, particulièrement utile pour les produits pulvérulents.
Cependant, les convoyeurs à vis ne conviennent pas à tous les matériaux. Les produits très abrasifs, collants, fragiles ou présentant de mauvaises propriétés d’écoulement peuvent nécessiter des dispositions particulières ou d’autres technologies de transport.
Quels sont les principaux types de convoyeurs à vis ?
Les convoyeurs à vis peuvent être classés selon leur orientation, leur construction et leur fonction dans le processus industriel.
Convoyeur à vis horizontal
Le convoyeur à vis horizontal déplace le matériau le long d’un parcours principalement horizontal.
Il est couramment utilisé pour relier un silo ou une trémie à un mélangeur, à un système de pesage ou à un autre équipement de production.
Cette configuration offre généralement des conditions de transport relativement simples, à condition que l’équipement soit correctement dimensionné pour le débit requis.
Convoyeur à vis incliné
Le convoyeur à vis incliné permet de transférer le matériau entre des points situés à des hauteurs différentes.
Lorsque l’inclinaison augmente, la capacité de transport peut diminuer par rapport à celle d’un convoyeur horizontal équivalent. L’importance de cette réduction dépend de la géométrie du convoyeur et des propriétés du matériau.
L’inclinaison constitue donc un paramètre important lors du choix et du dimensionnement de l’équipement.
Convoyeur à vis vertical
Le convoyeur à vis vertical est conçu pour élever des matériaux en vrac le long d’un parcours principalement vertical.
Son fonctionnement nécessite une conception spécifique, car le matériau doit être transporté contre l’effet de la gravité.
Les convoyeurs à vis verticaux peuvent convenir à certaines applications industrielles, mais ils ne constituent pas toujours la solution la plus efficace pour des hauteurs importantes ou des débits élevés. Dans ces situations, d’autres technologies, comme les élévateurs à godets, peuvent être plus adaptées.
Convoyeur à vis tubulaire et convoyeur à vis en auge
Les convoyeurs à vis se distinguent également par leur structure de confinement.
Un convoyeur à vis tubulaire possède une vis rotative enfermée dans un tube. Il est fréquemment utilisé pour la manutention des matériaux pulvérulents.
Un convoyeur à vis en auge, souvent constitué d’une enveloppe en forme de U avec un couvercle amovible, peut faciliter certaines opérations d’inspection et de maintenance.
Le choix dépend du matériau, des conditions de fonctionnement et des exigences de nettoyage et d’accessibilité.
Comment fonctionne un convoyeur à vis pour silo ?
L’une des applications les plus courantes est l’utilisation d’un convoyeur à vis pour silo afin d’extraire et de transférer les matériaux stockés.
Dans les systèmes de stockage industriel, le silo assure l’accumulation du produit, tandis que le convoyeur à vis le transporte vers les équipements situés en aval.
Une centrale à béton constitue un exemple typique : le ciment est conservé dans un silo, puis acheminé vers un système de pesage ou un malaxeur.
Le processus comprend généralement les étapes suivantes :
- Le matériau en vrac est stocké dans le silo.
- Le dispositif de déchargement permet au produit de sortir par la partie inférieure du silo.
- Le convoyeur à vis reçoit le matériau et le transporte le long du parcours prévu.
- Le produit est acheminé vers l’équipement suivant.
Il est important de distinguer le remplissage du silo, souvent effectué par transport pneumatique pour les produits en poudre, de l’extraction ultérieure du matériau, qui peut utiliser des systèmes de transport mécanique.
Le choix de la technologie d’extraction dépend des caractéristiques du produit et de la configuration générale de l’installation.
Pour approfondir cette étape, consultez notre article sur la vidange d’un silo.
Comment fonctionne une trémie avec convoyeur à vis ?
L’association d’une trémie et d’un convoyeur à vis est utilisée lorsqu’un matériau en vrac doit être recueilli puis transféré de manière contrôlée vers un équipement situé en aval.
La trémie contient le produit et le dirige vers son ouverture inférieure, tandis que le convoyeur à vis assure son déplacement vers l’étape suivante du processus.
Dans cette configuration, le comportement du matériau est particulièrement important. La géométrie de la trémie, l’inclinaison de ses parois et les dimensions de sa sortie influencent la régularité de l’alimentation.
Les matériaux présentant de mauvaises propriétés d’écoulement peuvent provoquer la formation de voûtes ou de cheminées d’écoulement, entraînant des interruptions ou des irrégularités dans le déchargement.
Pour cette raison, le convoyeur à vis doit être dimensionné en coordination avec la trémie, en tenant compte des caractéristiques physiques du produit.
Quelle est la différence entre un convoyeur à vis et un doseur à vis ?
La principale différence entre un convoyeur à vis et un doseur à vis concerne leur fonction dans le processus industriel.
Un convoyeur à vis est principalement conçu pour déplacer un matériau d’un point à un autre. Par exemple, il peut transférer du ciment depuis un silo de stockage vers un système de pesage ou un malaxeur. Son objectif principal est d’assurer le débit de transport nécessaire.
Un doseur à vis, en revanche, est conçu pour alimenter un processus avec une quantité contrôlée de matériau. Sa vitesse de rotation peut être ajustée pour réguler le débit et il peut être associé à des équipements de pesage lorsqu’une précision de dosage plus élevée est nécessaire.
En résumé, le convoyeur à vis transporte le matériau, tandis que le doseur à vis contrôle son alimentation dans le processus. Les deux équipements reposent sur un principe mécanique similaire, mais leurs exigences de conception et de commande sont différentes.
Dans les applications de dosage à vis, la modification de la vitesse de rotation permet de réguler la quantité de produit délivrée, à condition que les conditions d’alimentation et le comportement du matériau restent suffisamment réguliers.
Lorsque l’application exige une grande précision, le système peut intégrer des dispositifs de pesage et de régulation. La vitesse de rotation seule ne garantit pas un débit massique constant si le taux de remplissage de la vis ou la masse volumique apparente du matériau varie.
Comment dimensionner un convoyeur à vis ?
Le dimensionnement d’un convoyeur à vis est essentiel pour atteindre le débit requis, maîtriser l’usure et maintenir des conditions de fonctionnement adaptées.
Les principaux paramètres de conception comprennent :
- Diamètre de la vis : il influence le volume de matériau pouvant être transporté.
- Pas de l’hélice : il définit la géométrie du déplacement du produit le long du convoyeur.
- Vitesse de rotation : elle influe sur le débit et les conditions de manutention.
- Longueur du convoyeur : elle intervient dans la configuration mécanique et les besoins en puissance.
- Inclinaison : elle modifie le comportement du matériau et la capacité réelle de transport.
- Taux de remplissage : il représente la proportion de la section disponible occupée par le matériau.
- Propriétés du produit : masse volumique apparente, granulométrie, humidité, abrasivité et aptitude à l’écoulement.
De manière générale, le débit volumique théorique dépend de la section utile de transport, du pas de la vis et de sa vitesse de rotation. Le débit réel nécessite également des corrections liées au taux de remplissage, à l’inclinaison et au comportement du matériau.
Pour convertir un débit volumique en débit massique, il faut prendre en compte la masse volumique apparente du produit.
Il n’est donc pas suffisant de choisir un convoyeur à vis uniquement en fonction de son diamètre ou de la puissance de son moteur. L’ensemble du système de transport doit être évalué.
Quels matériaux peuvent être transportés par convoyeur à vis ?
Les convoyeurs à vis pour matériaux en vrac sont utilisés dans de nombreux secteurs industriels pour déplacer des poudres et des produits granulaires, à condition que leurs propriétés physiques soient compatibles avec cette méthode de transport.
Parmi les exemples les plus courants figurent :
- Ciment : fréquemment transporté par vis dans les centrales à béton.
- Chaux : nécessite une attention particulière aux propriétés d’écoulement et à la gestion des poussières.
- Cendres volantes : peuvent être manutentionnées avec des systèmes correctement dimensionnés.
- Prémélanges secs : utilisés dans de nombreuses applications industrielles et dans le secteur de la construction.
- Matériaux granulaires : selon leur granulométrie, leur abrasivité et leurs autres caractéristiques physiques.
Le choix de l’équipement doit toujours tenir compte des caractéristiques du matériau. Certains produits peuvent nécessiter des mesures spécifiques pour limiter l’adhérence, l’usure, l’accumulation ou la dégradation des particules.
Lorsque les matériaux peuvent former des atmosphères explosives de poussières, les évaluations de risques et les mesures de protection applicables doivent également être prises en compte.
Quels sont les problèmes les plus fréquents des convoyeurs à vis ?
Comme tout équipement de manutention des matériaux en vrac, un convoyeur à vis industriel nécessite des inspections et une maintenance appropriées.
Les problèmes les plus fréquents comprennent :
Obstruction du convoyeur
L’accumulation de matériau à l’intérieur du tube ou de l’auge peut gêner la rotation de la vis.
Les causes possibles comprennent une alimentation excessive, une mauvaise aptitude à l’écoulement, la présence d’humidité ou des conditions de fonctionnement dépassant les paramètres de conception.
Usure des spires
Le contact continu avec des matériaux abrasifs peut provoquer une usure progressive des spires hélicoïdales et des surfaces internes.
Le choix des matériaux de construction et les intervalles de maintenance doivent donc tenir compte des caractéristiques du produit transporté.
Surcharge du moteur
Une augmentation de la résistance à la rotation peut entraîner une hausse de l’intensité absorbée par le moteur et des contraintes mécaniques.
L’équipement doit être doté de protections électriques et mécaniques adaptées à ses conditions de fonctionnement.
Risques liés à la sécurité
Les composants rotatifs présentent des dangers importants lors des opérations d’inspection, de nettoyage et de maintenance.
Les pièces en mouvement doivent être correctement protégées. Avant toute intervention, l’équipement doit être arrêté, isolé de ses sources d’énergie et sécurisé conformément aux procédures applicables.
Aucune intervention manuelle ne doit être effectuée à l’intérieur d’un convoyeur à vis lorsque les composants rotatifs sont en mouvement ou peuvent redémarrer de manière inattendue.
Quels sont les avantages et les limites des convoyeurs à vis ?
La large diffusion des systèmes de transport à vis dans l’industrie s’explique par leur polyvalence et leur capacité à s’intégrer dans des installations de manutention relativement compactes.
Leurs principaux avantages comprennent :
- La possibilité de transporter différents matériaux en poudre et granulaires.
- Des configurations compactes pour relier des équipements proches.
- Le transfert du matériau à l’intérieur de tubes ou d’auges fermés.
- La possibilité d’intégrer des systèmes de régulation du débit.
- La disponibilité de configurations horizontales et inclinées.
Certaines limites doivent toutefois être prises en compte :
- L’usure potentielle lors du transport de matériaux abrasifs.
- La réduction de la capacité de transport à certains angles d’inclinaison.
- La consommation d’énergie et les contraintes mécaniques liées à la longueur et aux conditions de fonctionnement.
- Le risque d’endommager des matériaux particulièrement fragiles.
- La nécessité d’une conception spécifique pour les produits présentant de mauvaises propriétés d’écoulement.
Le transport à vis doit donc être évalué en comparaison avec d’autres technologies, notamment le transport pneumatique, les élévateurs à godets et les convoyeurs à bande.
Le rôle des convoyeurs à vis dans les systèmes de stockage industriel
Dans une installation industrielle, le stockage et la manutention des matériaux sont deux fonctions étroitement liées.
Un silo permet de conserver une certaine quantité de produit en vrac, tandis que les équipements d’extraction et de transport rendent ce matériau disponible pour les étapes suivantes de la production.
Le convoyeur à vis pour silo constitue l’une des solutions permettant d’assurer cette liaison, notamment lorsque des matériaux pulvérulents doivent être transférés sur des distances relativement courtes.

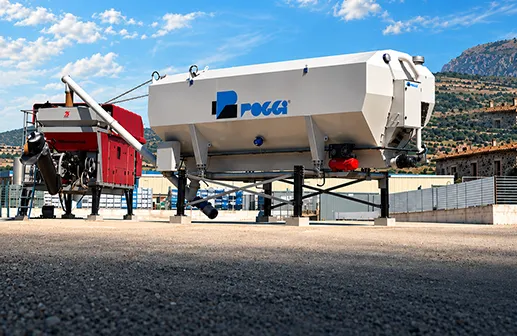

Les silos verticaux monolithiques Poggi sont conçus pour le stockage de matériaux en vrac, notamment le ciment, la chaux, les cendres volantes et les prémélanges secs. Ils peuvent être configurés en fonction des caractéristiques du produit et des exigences de l’installation.
La conception d’un système de stockage industriel implique également de déterminer comment le matériau sera extrait, transporté et utilisé dans le processus de production.
Il est donc important d’évaluer les liaisons entre le silo, les dispositifs de déchargement, les trémies et les équipements de manutention, y compris les convoyeurs à vis lorsque le projet le prévoit.
Pour une présentation plus générale, consultez notre article sur le fonctionnement d’un silo de stockage industriel.
Si vous envisagez de concevoir ou de moderniser un système de stockage de matériaux en vrac, contactez Poggi pour étudier la configuration de stockage la plus adaptée à votre installation.
Questions fréquentes sur les convoyeurs à vis
Comment fonctionne un convoyeur à vis ?
Un convoyeur à vis utilise une hélice rotative pour déplacer des matériaux en vrac dans un tube ou une auge, depuis une ouverture d’alimentation jusqu’à un point de déchargement.
Qu’est-ce qu’un convoyeur à vis industriel ?
Il s’agit d’un dispositif mécanique utilisé pour transporter des matériaux en poudre ou granulaires au moyen d’une vis hélicoïdale entraînée par un moteur.
Qu’est-ce qu’un doseur à vis ?
Un doseur à vis est un équipement conçu pour alimenter un processus avec un débit contrôlé. La précision dépend de la conception de l’équipement, du système de régulation et des caractéristiques du matériau.
À quoi sert un convoyeur à vis pour ciment ?
Il sert couramment à transférer le ciment d’un silo de stockage vers un système de pesage, un malaxeur ou d’autres équipements de production.
Comment dimensionner un convoyeur à vis ?
Le dimensionnement dépend du débit requis, du diamètre et du pas de la vis, de la vitesse de rotation, de la longueur, de l’inclinaison et des propriétés physiques du matériau.
Quelle est la différence entre un convoyeur à vis horizontal et vertical ?
Un convoyeur horizontal déplace le matériau le long d’un parcours principalement horizontal. Un convoyeur vertical est spécialement conçu pour élever le matériau contre l’effet de la gravité.
Quels sont les principaux risques de sécurité liés aux convoyeurs à vis ?
Les principaux risques comprennent le contact avec les pièces rotatives, les obstructions, les surcharges mécaniques et les dangers associés au produit transporté. Des protections et des procédures de maintenance adaptées sont indispensables.
Peut-on raccorder un convoyeur à vis à une trémie ?
Oui. Une trémie et un convoyeur à vis peuvent fonctionner ensemble pour recueillir un matériau en vrac et le transférer vers un équipement situé en aval. Les deux composants doivent être dimensionnés en fonction des propriétés d’écoulement du produit.
