La coclea meccanica è uno dei sistemi più utilizzati nell’industria per il trasporto e, in determinate configurazioni, il dosaggio di materiali sfusi. Grazie a un principio di funzionamento relativamente semplice, permette di movimentare polveri e materiali granulari lungo un percorso definito, collegando diverse fasi del processo produttivo.
Nei sistemi di stoccaggio industriale, il trasportatore a coclea viene frequentemente impiegato per trasferire il materiale dai silos alle successive apparecchiature di lavorazione, come miscelatori, sistemi di dosaggio e impianti di produzione.
Ma come funziona una coclea? Quali sono le differenze tra le varie tipologie e quali parametri bisogna considerare per scegliere quella più adatta? Vediamo le caratteristiche di questa tecnologia, le principali applicazioni e il suo ruolo nella movimentazione dei materiali sfusi.
Che cos’è una coclea meccanica?
Una coclea meccanica è un dispositivo di trasporto costituito principalmente da una vite elicoidale che ruota all’interno di un tubo o di un canale. La rotazione della vite provoca l’avanzamento del materiale lungo l’asse del trasportatore, dalla zona di alimentazione fino al punto di scarico.
Il principio è quello della vite senza fine, anche se, nel linguaggio tecnico, questa espressione può indicare anche un elemento utilizzato nei sistemi di trasmissione del moto. Nel caso del trasporto di materiali sfusi, si parla più precisamente di coclea trasportatrice o trasportatore a vite.
Una coclea industriale comprende generalmente:
- Spirale elicoidale: l’elemento rotante che movimenta il materiale.
- Albero centrale: quando previsto, sostiene la spirale e trasmette il movimento.
- Tubo o canale di contenimento: delimita il percorso del materiale.
- Motorizzazione: un motore, generalmente abbinato a un riduttore, genera la rotazione.
- Bocche di ingresso e uscita: consentono l’alimentazione e lo scarico del prodotto.
- Supporti e tenute: sostengono gli organi rotanti e contribuiscono al contenimento del materiale.
La configurazione dei componenti varia in funzione dell’applicazione, della lunghezza del trasportatore e delle caratteristiche del materiale movimentato.
Come funziona un trasportatore a coclea?
Il funzionamento di una coclea meccanica si basa sulla rotazione di una spirale elicoidale all’interno di un contenitore fisso.
Il materiale entra attraverso la bocca di alimentazione e viene spinto progressivamente verso lo scarico dall’azione della spirale rotante. Il movimento dipende dalla geometria della vite, dalla velocità di rotazione e dal comportamento del materiale all’interno del trasportatore.
Il processo può essere suddiviso in quattro fasi:
- Alimentazione: il materiale entra nella coclea da una tramoggia, da un silo o da un’altra apparecchiatura.
- Rotazione: il motore aziona la vite elicoidale attraverso il sistema di trasmissione.
- Trasporto: la spirale provoca l’avanzamento del materiale lungo il tubo o il canale.
- Scarico: il prodotto raggiunge l’uscita e viene trasferito alla fase successiva del processo.
La portata dipende da diversi fattori, tra cui il diametro della coclea, il passo della spirale, la velocità di rotazione, il grado di riempimento e le proprietà fisiche del prodotto.
Per questo motivo, due coclee con dimensioni simili possono avere prestazioni differenti quando trasportano materiali con densità, granulometria o scorrevolezza diverse.
A cosa serve una coclea industriale?
La coclea industriale viene utilizzata principalmente per trasferire materiali sfusi tra apparecchiature e fasi produttive differenti.
È particolarmente diffusa nei settori in cui occorre movimentare prodotti in polvere o granulari attraverso percorsi relativamente contenuti, spesso con la necessità di limitare la dispersione di materiale nell’ambiente.
Tra le applicazioni più comuni troviamo:
- Trasporto di cemento e calce dagli impianti di stoccaggio.
- Movimentazione di premiscelati e polveri industriali.
- Alimentazione di miscelatori e sistemi di lavorazione.
- Trasferimento di materiali granulari tra diverse apparecchiature.
- Alimentazione controllata di sistemi di dosaggio.
- Estrazione di materiale da tramogge e contenitori di accumulo.
Uno dei vantaggi principali è la possibilità di realizzare un percorso di trasporto contenuto all’interno di una struttura chiusa, particolarmente utile nella gestione dei materiali pulverulenti.
La coclea, tuttavia, non è adatta indistintamente a tutti i prodotti: materiali molto abrasivi, fortemente adesivi, facilmente degradabili o con particolari caratteristiche di scorrimento richiedono valutazioni specifiche.
Quali sono le principali tipologie di coclee?
Le coclee trasportatrici possono essere classificate in base all’orientamento, alla geometria e alla funzione svolta nell’impianto.
Coclea orizzontale
La coclea orizzontale trasporta il materiale lungo un percorso prevalentemente orizzontale.
È una configurazione comune per collegare un silo o una tramoggia a un miscelatore, a un sistema di dosaggio o a un’altra apparecchiatura.
La disposizione orizzontale permette generalmente una gestione relativamente semplice del trasporto, purché la coclea sia correttamente dimensionata rispetto alla portata richiesta.
Coclea inclinata
La coclea inclinata permette di trasferire il materiale tra punti situati a quote differenti.
All’aumentare dell’inclinazione, la capacità di trasporto può diminuire rispetto a una configurazione orizzontale equivalente. L’entità della riduzione dipende dalla geometria del trasportatore e dalle caratteristiche del materiale.
Per questo motivo, l’inclinazione rappresenta un parametro importante nel dimensionamento.
Coclea verticale
La coclea verticale viene utilizzata per sollevare materiali sfusi lungo un percorso prevalentemente verticale.
Il funzionamento richiede una progettazione specifica, perché il materiale deve essere movimentato contrastando l’azione della gravità.
Le coclee verticali possono essere utilizzate in determinate applicazioni industriali, ma non sono sempre la soluzione più efficiente per grandi altezze o portate elevate. In questi casi possono risultare più adatte altre tecnologie, come gli elevatori a tazze.
Coclea tubolare e coclea a canale
Le coclee possono distinguersi anche in base alla struttura di contenimento.
La coclea tubolare presenta una spirale all’interno di un tubo chiuso ed è frequentemente utilizzata per il trasporto di materiali in polvere.
La coclea a canale, spesso con sezione a U e copertura superiore, può agevolare l’accesso per alcune operazioni di ispezione e manutenzione.
La scelta tra le due configurazioni dipende dal materiale, dalle condizioni di esercizio e dalle esigenze di pulizia e accessibilità.
Come funziona una coclea per silos?
Una delle applicazioni più diffuse è l’utilizzo della coclea per silos nella fase di estrazione e trasferimento del materiale stoccato.
Nei sistemi industriali, il silo svolge la funzione di accumulo, mentre la coclea permette di trasportare il prodotto verso le successive apparecchiature.
Un esempio è rappresentato dagli impianti per la produzione del calcestruzzo, dove il cemento viene conservato all’interno di un silo e successivamente trasferito verso il sistema di pesatura o il miscelatore.
Il processo comprende generalmente:
- Il materiale viene conservato nel silo.
- Il sistema di scarico ne consente l’uscita dalla parte inferiore.
- La coclea riceve il materiale e lo trasporta lungo la linea prevista.
- Il prodotto viene consegnato all’apparecchiatura successiva.
È importante distinguere il caricamento del silo, spesso effettuato pneumaticamente per i materiali in polvere, dalla successiva estrazione del prodotto, che può avvenire attraverso sistemi meccanici.
La scelta del sistema di estrazione dipende dalle caratteristiche del materiale e dalla configurazione dell’impianto.
Per approfondire questa fase, consulta il nostro articolo su come si svuota un silo.
Tramoggia con coclea: come funziona?
La combinazione tra tramoggia e coclea è utilizzata quando occorre raccogliere un materiale sfuso e trasferirlo in modo controllato verso un’altra apparecchiatura.
La tramoggia svolge la funzione di contenimento e convogliamento del prodotto verso la zona inferiore, mentre la coclea ne permette il trasporto.
In una tramoggia con coclea, il comportamento del materiale è particolarmente importante. La forma della tramoggia, l’inclinazione delle pareti e la geometria dell’uscita influenzano la regolarità dell’alimentazione.
Materiali poco scorrevoli possono creare fenomeni di formazione di ponti o canalizzazioni, con conseguenti irregolarità nel flusso.
Per questa ragione, il dimensionamento della coclea deve essere coordinato con quello della tramoggia e con le caratteristiche del prodotto.
Qual è la differenza tra coclea trasportatrice e coclea dosatrice?
La differenza principale riguarda la funzione che la coclea deve svolgere nell’impianto.
Una coclea trasportatrice serve a spostare il materiale da un punto all’altro. Per esempio, può trasferire il cemento da un silo a un sistema di pesatura o a un miscelatore. In questo caso, l’obiettivo principale è garantire il trasporto della quantità di materiale richiesta.
Una coclea dosatrice, invece, serve ad alimentare un processo con una quantità controllata di materiale. La velocità di rotazione può essere regolata per modificare la portata e, quando è necessaria una maggiore precisione, il sistema può essere abbinato a dispositivi di pesatura.
In sintesi: la coclea trasportatrice sposta il materiale, mentre quella dosatrice ne controlla l’alimentazione. La stessa tecnologia di base può essere utilizzata per entrambe le funzioni, ma cambiano le caratteristiche di progettazione e controllo.
Questa versione è più comprensibile, mantiene il valore SEO della sezione e non interrompe la lettura con una tabella poco utile.
Come si dimensiona un trasportatore a coclea?
Il dimensionamento di una coclea trasportatrice è un passaggio fondamentale per garantire la portata richiesta, limitare l’usura e assicurare condizioni di funzionamento adeguate.
I principali parametri da considerare sono:
- Diametro della spirale: influenza il volume di materiale potenzialmente movimentabile.
- Passo dell’elica: determina la geometria del trasporto lungo l’asse.
- Velocità di rotazione: contribuisce a definire la portata e le condizioni di movimentazione.
- Lunghezza della coclea: incide sulla configurazione meccanica e sulla potenza richiesta.
- Inclinazione: modifica il comportamento del materiale e la capacità effettiva di trasporto.
- Grado di riempimento: rappresenta la quota della sezione disponibile occupata dal materiale.
- Caratteristiche del prodotto: densità apparente, granulometria, umidità, abrasività e scorrevolezza.
In termini generali, la portata volumetrica teorica dipende dalla sezione utile di trasporto, dal passo della spirale e dalla velocità di rotazione. La portata reale richiede però fattori correttivi legati al riempimento, all’inclinazione e al comportamento del materiale.
Per passare dalla portata volumetrica a quella massica occorre considerare la densità apparente del prodotto.
Non è quindi corretto dimensionare una coclea basandosi esclusivamente sul diametro o sulla potenza del motore: è necessario valutare l’intero sistema di trasporto.
Quali materiali possono essere trasportati con una coclea?
I trasportatori a coclea trovano applicazione nella movimentazione di numerosi materiali sfusi, purché le loro caratteristiche siano compatibili con la tecnologia.
Tra gli esempi più comuni troviamo:
- Cemento: frequentemente movimentato mediante coclee negli impianti di betonaggio.
- Calce: richiede attenzione alle caratteristiche di scorrevolezza e alla gestione delle polveri.
- Ceneri volanti: possono essere trasportate con sistemi opportunamente dimensionati.
- Premiscelati secchi: utilizzati in numerosi processi industriali ed edilizi.
- Materiali granulari: compatibilmente con granulometria, abrasività e caratteristiche fisiche.
La scelta deve sempre considerare le proprietà del materiale. Alcuni prodotti possono richiedere accorgimenti specifici per limitare l’adesione alle superfici, l’usura, la formazione di accumuli o il danneggiamento delle particelle.
Per i materiali che possono generare atmosfere esplosive, occorre inoltre effettuare le valutazioni di sicurezza applicabili, comprese quelle relative al rischio da polveri combustibili.
Quali sono i principali problemi di una coclea meccanica?
Come ogni sistema di movimentazione, anche una coclea industriale richiede controlli e manutenzione adeguati.
Tra le criticità più comuni rientrano:
Intasamento del trasportatore
L’accumulo di materiale all’interno del tubo o del canale può ostacolare la rotazione della spirale.
Le cause possono includere un’alimentazione eccessiva, materiali poco scorrevoli, presenza di umidità o condizioni operative non coerenti con il dimensionamento.
Usura della spirale
Il contatto continuo con materiali abrasivi può provocare l’usura progressiva della spirale e delle superfici interne.
La scelta dei materiali costruttivi e la pianificazione delle ispezioni devono considerare le caratteristiche del prodotto trasportato.
Sovraccarico del motore
Un aumento della resistenza alla rotazione può provocare un incremento dell’assorbimento del motore.
Il sistema deve quindi essere dotato delle protezioni elettriche e meccaniche appropriate alle condizioni di esercizio.
Rischi per la sicurezza
Gli organi rotanti costituiscono un rischio significativo durante le operazioni di ispezione, pulizia e manutenzione.
Le parti in movimento devono essere adeguatamente protette. Prima di qualsiasi intervento è necessario arrestare la macchina, isolarla dalle fonti di energia e applicare le procedure di sicurezza previste.
Non devono essere effettuati interventi manuali all’interno della coclea mentre gli organi meccanici sono in movimento o possono riavviarsi.
Quali sono i vantaggi e i limiti del trasporto a coclea?
La diffusione dei trasportatori a coclea nell’industria deriva dalla loro versatilità e dalla possibilità di integrarli in sistemi di movimentazione relativamente compatti.
Tra i principali vantaggi troviamo:
- Possibilità di movimentare diversi materiali in polvere e granulari.
- Configurazioni compatte per collegare apparecchiature vicine.
- Trasporto all’interno di tubazioni o canali chiusi.
- Possibilità di integrazione con sistemi di regolazione della portata.
- Disponibilità di configurazioni orizzontali e inclinate.
Esistono tuttavia anche alcuni limiti:
- Possibile usura con materiali abrasivi.
- Riduzione della capacità di trasporto con determinate inclinazioni.
- Consumo energetico e sollecitazioni meccaniche legati alla lunghezza e alle condizioni operative.
- Possibile danneggiamento di materiali particolarmente fragili.
- Necessità di verificare il comportamento dei prodotti difficili da movimentare.
La coclea deve quindi essere scelta confrontando le sue caratteristiche con quelle di altre tecnologie, come il trasporto pneumatico, gli elevatori a tazze e i nastri trasportatori.
Il ruolo delle coclee nei sistemi di stoccaggio industriale
In un impianto industriale, lo stoccaggio e la movimentazione dei materiali sono due funzioni strettamente collegate.
Il silo permette di conservare una determinata quantità di prodotto, mentre le apparecchiature di estrazione e trasporto consentono di renderlo disponibile alle successive fasi di lavorazione.

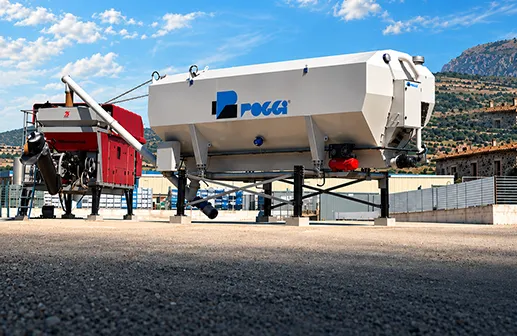

La coclea per silos rappresenta una delle soluzioni utilizzabili per realizzare questo collegamento, in particolare quando occorre trasferire materiali in polvere lungo percorsi relativamente contenuti.
I silos verticali monolitici Poggi sono progettati per lo stoccaggio di materiali sfusi, tra cui cemento, calce, ceneri volanti e premiscelati, e possono essere configurati in funzione delle caratteristiche del prodotto e delle esigenze dell’impianto.
La progettazione di un sistema di stoccaggio deve considerare anche il modo in cui il materiale viene estratto, trasportato e utilizzato nel processo produttivo.
È quindi importante valutare il collegamento tra il silo, gli eventuali dispositivi di scarico, le tramogge e le apparecchiature di movimentazione, comprese le coclee quando previste dal progetto.
Per approfondire il funzionamento delle strutture di accumulo, puoi consultare anche il nostro articolo su come funziona un silo di stoccaggio.
Se stai progettando o aggiornando un sistema di stoccaggio per materiali sfusi, contatta Poggi per valutare la soluzione più adatta alle esigenze del tuo impianto.
Domande frequenti sulle coclee meccaniche
Come funziona una coclea meccanica?
Una coclea meccanica utilizza una spirale elicoidale rotante per trasportare materiali sfusi all’interno di un tubo o di un canale, dal punto di alimentazione a quello di scarico.
Che cos’è un trasportatore a coclea?
È un dispositivo industriale che permette di movimentare materiali in polvere o granulari mediante una vite elicoidale azionata da un motore.
Che cos’è il dosaggio a coclea?
È un sistema di alimentazione che utilizza una coclea per regolare la quantità di materiale introdotta in un processo. La precisione dipende dalla configurazione e dal controllo del sistema, oltre che dalle caratteristiche del prodotto.
A cosa serve una coclea per cemento?
Una coclea per cemento viene comunemente utilizzata per trasferire il cemento dal silo di stoccaggio verso i sistemi di pesatura, i miscelatori o altre apparecchiature dell’impianto.
Come si dimensiona una coclea trasportatrice?
Il dimensionamento considera portata richiesta, diametro e passo della spirale, velocità di rotazione, lunghezza, inclinazione e caratteristiche fisiche del materiale da trasportare.
Qual è la differenza tra coclea orizzontale e verticale?
La coclea orizzontale trasferisce il materiale lungo un percorso prevalentemente orizzontale. Quella verticale è progettata per sollevare il materiale e richiede una configurazione specifica per contrastare l’azione della gravità.
Quali sono i rischi principali di una coclea industriale?
I principali rischi comprendono il contatto con gli organi rotanti, gli intasamenti, i sovraccarichi meccanici e le criticità associate alle caratteristiche del materiale trasportato. Sono necessarie protezioni e procedure di manutenzione appropriate.
Una coclea può essere collegata a una tramoggia?
Sì. La combinazione tra tramoggia e coclea permette di raccogliere un materiale sfuso e trasferirlo verso la fase successiva. La geometria della tramoggia e il dimensionamento della coclea devono essere compatibili con il comportamento del materiale.
